ACL访问控制列表

上一篇介绍NAT时候就看到了ACL这个东西了，这个是什么意思？有什么作用呢？

## 一、ACL访问控制列表
访问控制列表 (ACL, Access Control List)是由一系列permit或deny语句组成的、有序规则的列表。ACL是一个匹配工具，能够对报文进行匹配和区分。简单来讲就是一个过滤列表，一般配合其它技术实现功能。ACL可以通过对网络中报文流的精确识别，与其他技术结合，达到控制网络访问行为、防止网络攻击和提高网络带宽利用率的目的，从而切实保障网络环境的安全性和网络服务质量的可靠性。

比如下面这种情况：
![ACL使用场景](/media/202401/2024-01-16_111246_2135400.15607816114304274.png)

我们实际上使用不同VLAN划分不同网段以区分不同功能。因此对于内网不同网段的策略可以使用ACL访问控制列表进行控制。网络流量是有方向和一来一回数据流的，因此一般可以在发送或者接收时调用ACL。

## 二、ACL的组成
ACL由若干条permit或deny语句组成。每条语句就是该ACL的一条规则，每条语句中的permit或deny就是与这条规则相对应的处理动作。
![ACL组成](/media/202401/2024-01-16_111306_0942350.35076053456832634.png)

### 2.1 ACL编号
在网络设备上配置ACL时，每个ACL列表都需要分配一个编号，称为ACL编号，用来标识ACL。不同分类的ACL编号范围不同。这个编号与下面将要介绍的ACL分类相关。

### 2.2 ACL规则
前面提到了，一个ACL通常由若干条“permit/deny”语句组成，每条语句就是该ACL的一条规则。ACL规则包含规则编号，规则处理动作，匹配项，如果没有指定规则编号则有缺省规则编号和步长。

### 2.1 规则编号（Rule ID）：
一个ACL中的每一条规则都有一个相应的编号。

### 2.2 步长（Step）:
步长是系统自动为ACL规则分配编号时，每个相邻规则编号之间的差值，缺省值为5。步长的作用是为了方便后续在旧规则之间，插入新的规则。比如缺省规则编号：0 ，5 ，10 ，15 ....
![规则编号](/media/202401/2024-01-16_111328_6811790.3177438941007701.png)

### 2.3 动作
每条规则中的permit或deny，就是与这条规则相对应的处理动作。permit指“允许”，deny指“拒绝”，但是ACL一般是结合其他技术使用，不同的场景，处理动作的含义也有所不同。

### 2.4 匹配项
ACL定义了极其丰富的匹配项。例子中体现的源地址，ACL还支持很多其他规则匹配项。例如，二层以太网帧头信息（如源MAC、目的MAC、以太帧协议类型）、三层报文信息（如目的地址、协议类型）以及四层报文信息（如TCP/UDP端口号）等。只有匹配到相应的条件才执行相应的动作。

在这里需要了解一个知识：**通配符 (Wildcard)**
- 通配符是一个32比特长度的数值，用于指示IP地址中，哪些比特位需要严格匹配，哪些比特位无需匹配。
- 通配符通常采用类似网络掩码的点分十进制形式表示，但是含义却与网络掩码完全不同。
![通配符](/media/202401/2024-01-16_111350_8828820.31091878069791523.png)

![通配符可以不连续](/media/202401/2024-01-16_112013_5161610.4789428519738653.png)

因为ACL一般用来匹配源地址、目的地址、源端口和目的端口，因此需要使用地址+通配符形式进行匹配。参考上面图例：192.168.1.0 0.0.0.255 转换成二进制可以表示0段必须为192.168.1，最后一段可以为1-255。192.168.1.0 0.0.0.255 表示一个网段，192.168.1.1 0 表示一个主机位，即全部匹配，0.0.0.0 255.255.255.255 表示所有地址

通配符中的1或者0可以不连续，进行灵活匹配，一般用于匹配网段或者一个主机。

注意：每个ACL系统都在ACL末尾隐含的规则拒绝所有rule 4294967294 deny

## 三、ACL的分类
一般有两种分类：基于ACL规则号分类，基于ACL命名的ACL，一般常用编号进行定义。

基于ACL规则定义方式的分类：常用的为基本ACL和高级ACL。
|分类	|编号范围|	规则定义描述|
|---|---|:---|
|基本ACL|	2000~2999|	仅使用报文的源IP地址、分片信息和生效时间段信息来定义规则。|
|高级ACL|	3000~3999|	可使用IPv4报文的源IP地址、目的IP地址、IP协议类型、ICMP类型、TCP源/目的端口号、UDP源/目的端口号、生效时间段等来定义规则。|
|二层ACL	|4000~4999|	使用报文的以太网帧头信息来定义规则，如根据源MAC地址、目的MAC地址、二层协议类型等。|
|用户自定义ACL|	5000~5999|	使用报文头、偏移位置、字符串掩码和用户自定义字符串来定义规则。|
|用户ACL	|6000~6999	|既可使用IPv4报文的源IP地址或源UCL（User Control List）组，也可使用目的IP地址或目的UCL组、IP协议类型、ICMP类型、TCP源端口/目的端口、UDP源端口/目的端口号等来定义规则。|

基于ACL标识方法的分类:
|分类|	规则定义描述|
|---|---|
|数字型ACL|	传统的ACL标识方法。创建ACL时，指定一个唯一的数字标识该ACL。|
|命名型ACL	|通过名称代替编号来标识ACL。|

我们这里主要学习基本ACL和高级ACL。
![基本ACL和高级ACL](/media/202401/2024-01-16_112035_6358320.5955647466627694.png)

基本ACL一般只用来匹配源地址，高级ACL可以匹配源地址、目的地址、源端口、目的端口，更为灵活。因此基本ACL一般用来匹配一个网络所有流量，高级ACL匹配一个网络去往不同目的网络或者不同流量的匹配(HTTP、DNS、FTP、TELNET等等)

## 四、ACL的工作原理

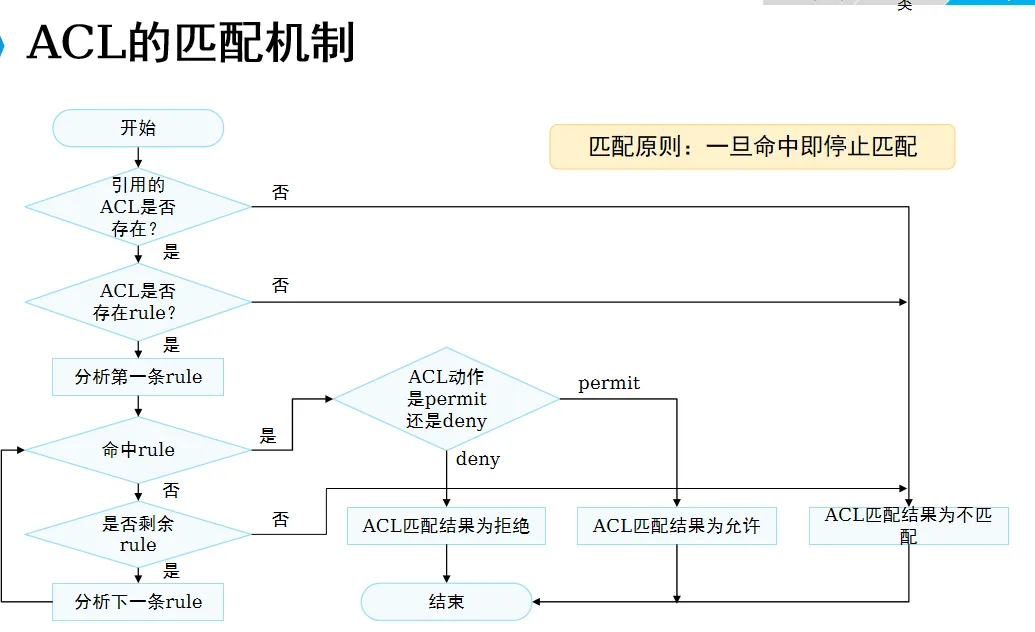

1、ACL的匹配机制：
![匹配机制](/media/202401/2024-01-16_112054_7262630.23188062494492812.png)

2、ACL的匹配机制概括来说就是：
- 配置ACL的设备接收报文后，会将该报文与ACL中的规则逐条进行匹配，如果不能匹配上，就会继续尝试去匹配下一条规则。
- 匹配顺序按照规则编号从小到大匹配
- 一旦匹配上，则设备会对该报文执行这条规则中定义的处理动作，并且不再继续尝试与后续规则匹配。
- 在末尾有一条隐含的拒绝所有流量的rule规则

3、ACL的匹配顺序与结果

![匹配顺序与结果](/media/202401/2024-01-16_112115_9874500.12331400837355821.png)
建议匹配严格的规则放在前面，宽泛匹配的放在后面顺序匹配。

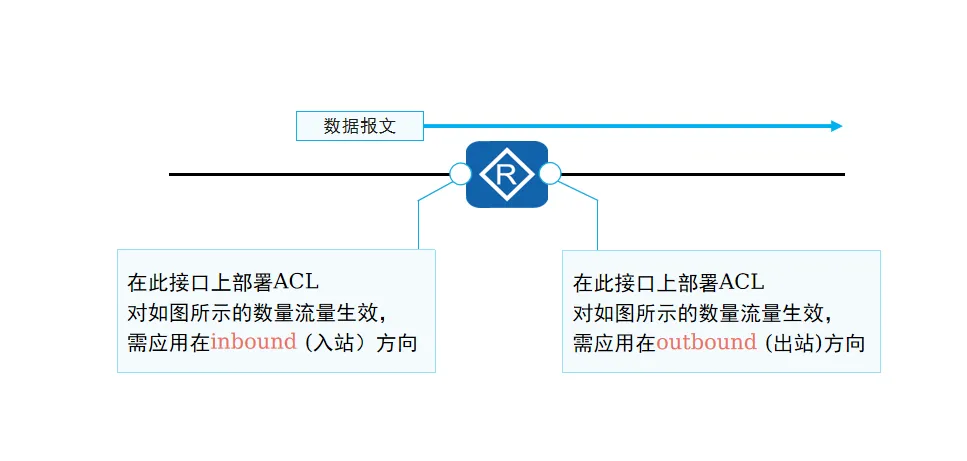

4、ACL的匹配位置:
![匹配位置](/media/202401/2024-01-16_112132_1606120.7976396562171584.png)

![入站与出站](/media/202401/2024-01-16_112149_7599260.30349951878172876.png)
可以想象成一条数据为写一封信，从你寄出信--接收方收到信-再到接收方回复内容--你收到回信这才是一个完整的过程，你可以选择在发出时候进行匹配，或者在回信的过程进行匹配拦截。ACL的应用可以在物理接口或者三层逻辑接口如VLANIF上以及路由策略等应用。

一般情况下建议遵循以下规则：
- 基本ACL在靠近发送端，因为基本ACL匹配所有流量，影响全部流量
- 高级ACL部署在靠近接收端，因为只是匹配其中特定特征流量，可能不会影响其它流量

## 四、ACL的配置应用与实践
ACL的应用很广泛，可以用于以下场景：
- 匹配IP流量
- 在Traffic-filter中被调用
- 在NAT（Network Address Translation）中被调用
- 在路由策略中被调用
- 在防火墙的策略部署中被调用
- 在QoS中被调用
- 其他……

ACL配置：因为基本ACL和高级ACL的匹配项不一样，因此配置上有一些不一样。

基本ACL:
```ssh
# 创建基本ACL,并进入基本ACL视图。
[Huawei] acl [ number(2000～2999) ] acl-number [ match-order config ]

# 配置基本ACL的规则
[Huawei-acl-basic-2000] rule [ rule-id ] { deny | permit } [ source { source-address source-wildcard | any } | time-range time-name ]

# 示例
acl number 2000
 rule 5 permit source 192.168.1.0 0.0.0.255
```

高级ACL:
```ssh
# 创建高级ACL,进入高级ACL视图。
[Huawei] acl [ number(3000-3999) ] acl-number [ match-order config ]

# 配置基本ACL的规则
# 根据IP承载的协议类型不同，在设备上配置不同的高级ACL规则。对于不同的协议类型，有不同的参数组合。
# 当参数protocol为IP时，高级ACL的命令格式为
rule [ rule-id ] { deny | permit } ip [ destination { destination-address destination-wildcard | any } | source { source-address source-wildcard | any } | time-range time-name | [ dscp dscp | [ tos tos | precedence precedence ] ] ]

# 当参数protocol为TCP时，高级ACL的命令格式为
rule [ rule-id ] { deny | permit } { protocol-number | tcp } [ destination { destination-address destination-wildcard | any } | destination-port { eq port | gt port | lt port | range port-start port-end } | source { source-address source-wildcard | any } | source-port { eq port | gt port | lt port | range port-start port-end } | tcp-flag { ack | fin | syn } * | time-range time-name ] *

# 简单说就是IP协议可以匹配源地址、目的地址，TCP可以匹配源端口、目的端口
# 示例
acl number 3000
 rule 5 permit ip source 192.168.1.0 0.0.0.255 destination 192.168.2.0 0.0.0.255
 rule 10 permit tcp source 192.168.1.0 0.0.0.255 source-port eq telnet destinati
on 192.168.2.0 0.0.0.255
```

总结：ACL一般使用编号进行区分。基本ACL(2000-2999)支持源地址匹配，高级ACL(3000-3999)支持匹配源地址、目的地址、源端口和目的端口。地址的匹配使用地址+通配符进行匹配选择，通配符可以不连续进行灵活匹配。每个ACL末尾隐含一条拒绝所有的rule，ACL规则按顺序匹配，如果没有指定rule编号则缺省步长为5。基本ACL靠近源端匹配，高级ACL靠近目的端进行匹配，ACL可以应用于流量过滤、NAT、路由策略、策略路由等场景。
