DHCP配置

随着网络规模的不断扩大，网络复杂度不断提升，网络中的终端设备例如主机、手机、平板等，位置经常变化。终端设备访问网络时需要配置IP地址、网关地址、DNS服务器地址等。采用手工方式为终端配置这些参数非常低效且不够灵活。然后出现了DHCP（Dynamic Host Configuration Protocol，动态主机配置协议）。DHCP实现了网络参数配置的自动化，降低客户端的配置和维护成本。

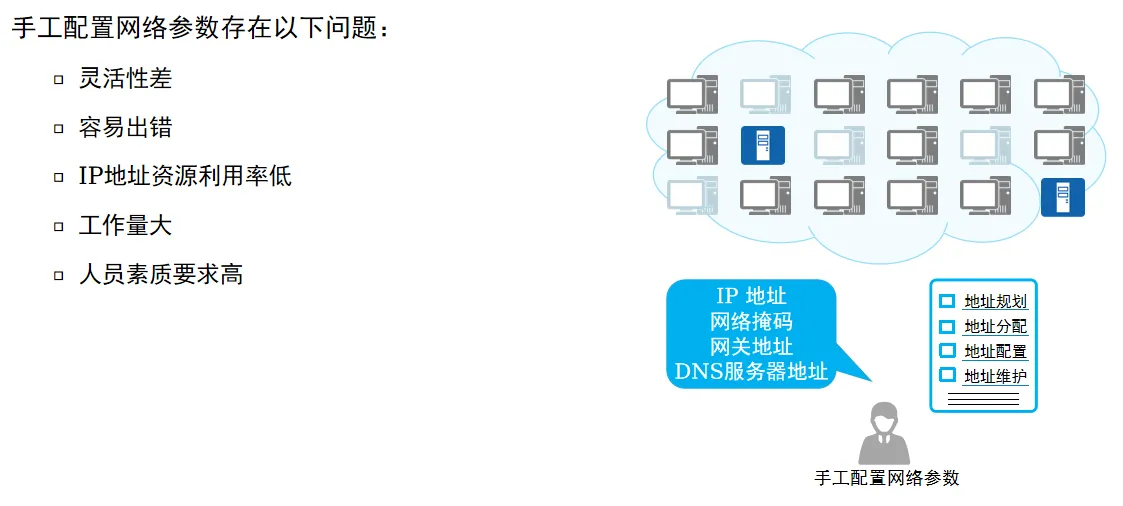

可以想象如果需要手动配置1000台主机是什么感受？

## 一、DHCP概述

![手动配置的局限](/media/202401/2024-01-22_101024_5439620.728604205375862.png)

DHCP是一种用于集中对用户IP地址进行动态管理和配置的协议。DHCP采用C/S(Client/Server，客户端/服务器)通信模式，协议报文基于UDP的方式进行交互，采用67（DHCP服务器）和68（DHCP客户端）两个端口号：
- 正常工作时由客户端向服务器提出配置申请。
- 服务器返回为客户端分配的IP地址等相应的配置信息。

DHCP相对于手工配置有如下优点：
- 效率高
- 灵活性强
- 易于管理

## 二、DHCP工作原理

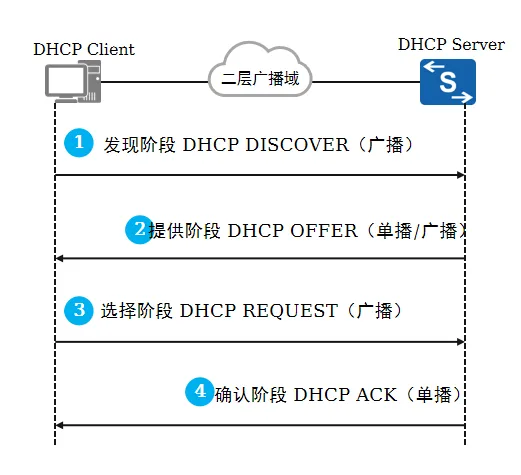

### 2.1 DHCP的工作过程
![DHCP工作原理](/media/202401/2024-01-22_101235_5108430.3360053510226666.png)

1、**发现阶段**，即DHCP客户端发现DHCP服务器的阶段。

DHCP客户端发送**DHCP DISCOVER**报文来发现DHCP服务器。DHCP DISCOVER报文中携带了客户端的**MAC地址**、**需要请求的参数列表选项**、**广播标志位**等信息。

2、**提供阶段**，即DHCP服务器提供网络配置信息的阶段。

服务器接收到DHCP DISCOVER报文后，选择跟接收DHCP DISCOVER报文接口的IP地址**处于同一网段的地址池**，并且从中选择一个**可用的IP地址**，然后通过**DHCP OFFER报文**发送给DHCP客户端。

3、**选择阶段**，即DHCP客户端选择IP地址的阶段。

如果有多个DHCP服务器向DHCP客户端回应DHCP OFFER报文，则DHCP客户端一般只**接收第一个收到的DHCP OFFER报文**，然后以**广播方式**发送**DHCP REQUEST报文**，该报文中包含客户端想选择的**DHCP服务器标识符**和**客户端IP地址**。

4、**确认阶段**，即DHCP服务器确认所分配IP地址的阶段。

DHCP客户端收到**DHCP ACK报文**，会**广播发送免费ARP报文**，探测本网段是否有其他终端使用服务器分配的IP地址。

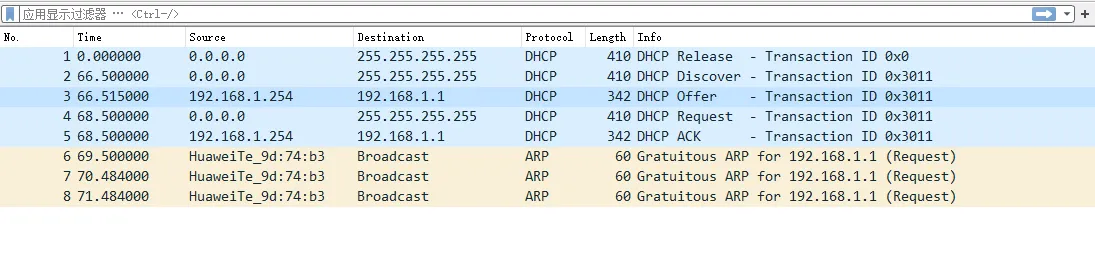

报文示例：
![DHCP请求](/media/202401/2024-01-22_101254_2858770.7868046901918041.png)

在确认阶段，两种情况可能出现IP地址的冲突：
- DHCP服务器收到DHCP DISCOVER报文时，给客户端分配IP地址前会发送Ping探测，如果能Ping通则标识该地址不可用，并选择其他IP地址分配给客户端。
- DHCP客户端获取IP地址成功后，会立即发送免费ARP报文，如果收到响应，则发送DHCP DECLINE报文通知DHCP服务器该IP地址冲突，DHCP服务器标识该地址不可用，客户端发送DHCP DISCOVER报文重新申请IP地址。

简单概括：客户端广播查找DHCP服务器，服务器接收到广播进行回应，客户端知道服务器信息然后请求分配IP地址，服务器先广播看下地址是否被使用，如果没有被使用则回复客户端使用该地址。

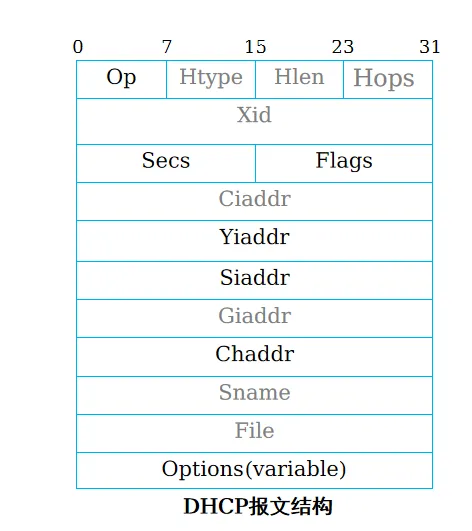

### 2.2 DHCP报文格式
![DHCP报文格式](/media/202401/2024-01-22_101312_8407930.725819745502658.png)

重要字段说明：

1、Op（op code)：表示报文的类型，取值为1或2，含义如下：

1. 客户端请求报。
2. 服务器响应报文。

2、Secs（seconds）：由客户端填充，表示从客户端开始获得IP地址或IP地址续借后所使用了的秒数，缺省值为3600s。

3、Flags：客户端请求服务器发送响应报文的形式，只有最高位有意义，其余15位置0。

1. 最高位为0时请求发送单播响应
2. 最高位为1时请求发送广播响应。

4、Yiaddr（your client ip address）：表示服务器分配给客户端的IP地址。当服务器进行DHCP响应时，将分配给客户端的IP地址填入此字段。

5、Siaddr（server ip address）：DHCP服务器的IP地址。

6、Chaddr（client hardware address）：客户端的MAC地址。

7、Options：DHCP通过此字段包含了服务器分配给终端的配置信息。
Options预定义选项字段介绍:

DHCP报文中Options字段为可变长度字段，最多为312Byte，此字段包含了DHCP报文类型，服务器分配给终端的配置信息，如网关IP地址，DNS服务器的IP地址，客户端可以使用IP地址的有效租期等信息。

Options字段由Type、Length和Value三部分组成。其中Type字段取值范围1~255。常见的Options如下表所示：

| Type | Length (Byte) | Value              | 作用                                                     |
| -------- | ----------------- | ---------------------- | ------------------------------------------------------------ |
| 1        | 4                 | Subnet Mask            | 设置子网掩码选项。                                           |
| 3        | 4                 | Router(网关)           | 设置网关地址选项。                                           |
| 50       | 4                 | Requested IP Address   | 设置请求IP地址选项。                                         |
| 51       | 4                 | IP Address Lease Time  | 设置IP地址租约时间选项。                                     |
| 53       | 1                 | Message Type           | 设置DHCP消息类型。                                           |
| 54       | 4                 | DHCP Server Identifier | 设置服务器标识。                                             |
| 55       | 9                 | Parameter Request List | 设置请求选项列表。客户端利用该选项指明需要从服务器获取哪些网络配置参数。 |
| 58       | 4                 | Rebinding Time Value   | 设置续约T1时间，一般是租期时间的50%。                        |
| 59       | 4                 | Renewal Time Value     | 设置续约T2时间。一般是租期时间的87.5%。                      |

DHCP消息类型：通过options的Type=53指定消息类型。
![DHCP消息类型](/media/202401/2024-01-22_101332_6840410.12462134589169094.png)

| Value | 报文类型      | 说明                                                         |
| ----- | ------------- | ------------------------------------------------------------ |
| 01    | DHCP DISCOVER | DHCP客户端首次登录网络时进行DHCP交互过程发送的第一个消息，用来寻找DHCP服务器。 |
| 02    | DHCP OFFER    | DHCP服务器用来响应DHCP DISCOVER消息，此消息携带了各种配置信息。 |
| 03    | DHCP REQUEST  | DHCP客户端广播请求回应DHCP服务器OFFER消息；DHCP客户端重启广播确认之前的IP地址等配置信息；续租。 |
| 04    | DHCP DECLINE  | 当客户端发现服务器分配给它的IP地址发生冲突时会通过发送此消息来通知服务器。 |
| 05    | DHCP ACK      | DHCP服务器对客户端的DHCP REQUEST消息的确认响应消息。         |
| 06    | DHCP NAK      | 服务器对客户端的DHCP REQUEST消息的拒绝响应消息。             |
| 07    | DHCP RELEASE  | 客户端可通过发送此消息主动释放服务器分配给它的IP地址。       |
| 08    | DHCP INFORM   | DHCP客户端获取IP地址后，如果需要向DHCP服务器获取更为详细的配置信息（网关地址、DNS服务器地址），则向DHCP服务器发送DHCP INFORM请求消息。 |

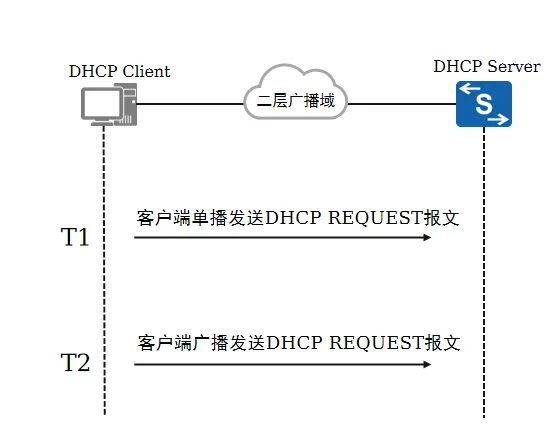

### 2.3 DHCP地址续租
![DHCP地址续租](/media/202401/2024-01-22_101348_3726830.08105388822466797.png)

就像我们租房子一样，DHCP服务器分配时指定了一个租期时间，到期前需要客户端找服务器续约。如果服务器没有回应则要重新找房子。

DHCP服务器给每个分配给客户端的IP地址定义一个使用期限，该使用期限被称为租期。在租期到期前，DHCP客户端如果仍需要使用该IP地址，可以请求延长租期；如果不需要，可以主动释放该IP地址。在没有其他空闲地址可用的情况下，DHCP服务器会把客户端主动释放的IP地址分配给其他客户端。

DHCP客户端根据IP地址的剩余租期的不同而产生不同形式的续租请求：
- 当租期达到50%（T1）时，DHCP客户端会自动以单播的方式向DHCP服务器发送DHCP REQUEST报文，请求更新IP地址租期。如果收到DHCP服务器回应的DHCP ACK报文，则租期更新成功。
- 当租期达到87.5%（T2）时，如果仍未收到DHCP服务器的应答，DHCP客户端会自动以广播的方式向DHCP服务器发送DHCP REQUEST报文，请求更新IP地址租期。如果收到DHCP服务器回应的DHCP ACK报文，则租期更新成功。
- 如果租期时间到时都没有收到服务器的回应，客户端停止使用此IP地址，重新发送DHCP DISCOVER报文请求新的IP地址。

### 2.4 DHCP客户端重用曾经使用过的地址
DHCP服务器会有一个缓存记录曾经分配过的地址和MAC地址，如果缓存没有过期然后测试这个地址是否被使用，如果没有则继续分配重用。
![地址重用](/media/202401/2024-01-22_101408_6761370.6939637864795655.png)

### 2.5 DHCP分配IP地址顺序
简单来说就是手动配置绑定最优先，然后之前有申请过地址地址重用，如果都没有就从空闲地址随机分配，如果空闲地址都了则将过期的IP回收再分配，最后实在没有地址了再分配冲突的IP，但一般会提前规划，否则可能影响网络。华为设备默认从数字大的IP地址往前分配。
![DHCP地址分配顺序](/media/202401/2024-01-22_101429_1597160.47134501081426705.png)

## 三、DHCP配置与应用
一般使用网关设备作为DHCP作为服务器，然后基于物理接口地址或者VLAN进行自动分配。

DHCP配置有两种方式：基于接口的地址池和基于全局的地址池。

1、基于接口的地址池：

进入三层接口配置，网关默认为接口地址，不能再配置网关地址，从该接口接入的终端可以获取该地址池。

2、基于全局的地址池：

全局生效，需要手动配置网关、掩码、DNS等，会自动匹配到该IP地址进行地址池创建和匹配。

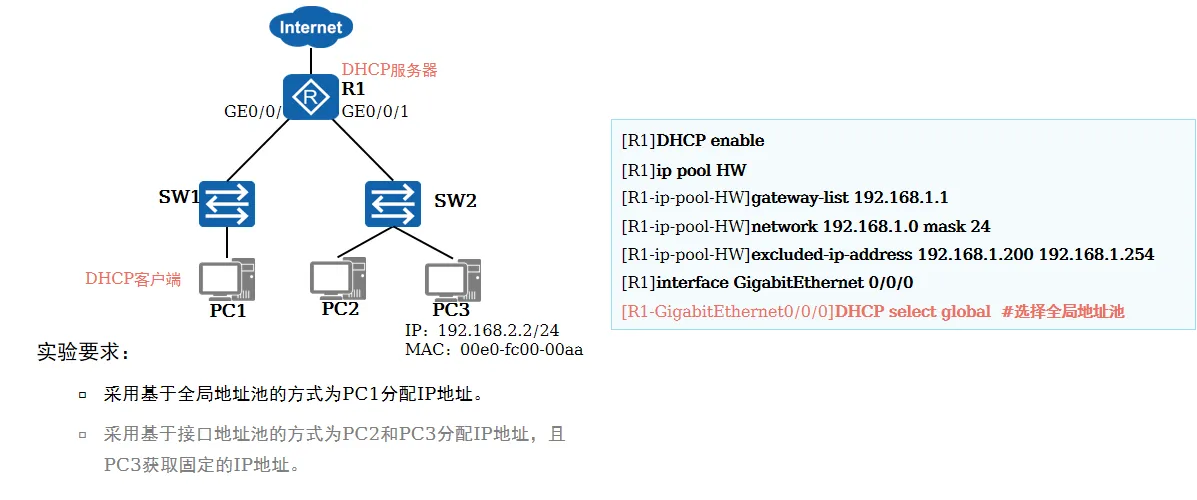

配置示例：
![配置](/media/202401/2024-01-22_101450_6275090.7397360083600371.png)

接口DHCP配置
```ssh
# 全局开启DHCP
[AR1]dhcp enable

# 配置基于接口方式的地址池
[Huawei]interface interface-type interface-number [subinterface-number ]
[Huawei-GigabitEthernet0/0/1]ip address ip-address { mask | mask-length }

# 配置DHCP的类型(全局|接口|中继)
[AR1-GigabitEthernet0/0/0]dhcp select interface

# 配置为指定DHCP Client分配固定IP地址(静态绑定)
[Huawei-GigabitEthernet0/0/1]DHCP server static-bind ip-address ip-address mac-address mac-address [ description description ]

# 配置地址池中不参与自动分配的IP地址
[Huawei-GigabitEthernet0/0/1]DHCP server excluded-ip-address start-ip-address [ end-ip-address ]

# 配置地址池的地址租期
[Huawei-GigabitEthernet0/0/1]DHCP server lease { day day [ hour hour [ minute minute ] ] | unlimited }

# 配置DNS服务器列表
[Huawei-GigabitEthernet0/0/1]dhcp server dns-list 8.8.8.8 114.114.114.114

# 示例
interface GigabitEthernet0/0/0  # 进入接口
 ip address 192.168.1.254 255.255.255.0 # 配置接口地址
 dhcp select interface                  # 配置接口地址池
 dhcp server static-bind ip-address 192.168.1.1 mac-address 5489-989d-74b3  # 静态地址绑定
 dhcp server excluded-ip-address 192.168.1.252  # 排除地址
 dhcp server lease day 0 hour 8 minute 0  # 地址租期
 dhcp server dns-list 8.8.8.8 114.114.114.114 # DNS服务器地址
```

全局DHCP配置：
```ssh
# 全局开启DHCP
[Huawei]dhcp enable

# 创建全局地址池
[Huawei]ip pool ip-pool-name

# 配置DHCP客户端的网关地址
[Huawei-ip-pool-HW]gateway-list ip-address

# 配置全局地址池可动态分配的IP地址范围
[Huawei-ip-pool-HW]network ip-address [ mask { mask | mask-length } ]

# 配置地址池中不参与自动分配的IP地址
[Huawei-ip-pool-HW]excluded-ip-address start-ip-address [ end-ip-address ]

# 配置地址池的地址租期
[Huawei-ip-pool-HW] lease { day day [ hour hour [ minute minute ] ] | unlimited }

# 配置为指定DHCP Client分配固定IP地址
[Huawei-ip-pool-HW] static-bind ip-address ip-address mac-address mac-address [ option-template template-name | description description ]

# 接入接口
# 配置DHCP的类型(全局|接口|中继)
[AR1-GigabitEthernet0/0/0]dhcp select global

# 示例
# 地址池配置
ip pool ippool
 gateway-list 192.168.1.254
 network 192.168.1.0 mask 255.255.255.0
 static-bind ip-address 192.168.1.1 mac-address 5489-989d-74b3
 excluded-ip-address 192.168.1.253
 lease day 0 hour 8 minute 0
 dns-list 8.8.8.8 114.114.114.114

# 接口配置，使用全局地址池
interface GigabitEthernet0/0/0
 ip address 192.168.1.254 255.255.255.0
 dhcp select global
```

总结：DHCP可以基于接口或者全局地址池进行自动分配，实现自动地址管理。大概工作原理是客户端向服务器寻找服务器，服务器回复客户端信息，客户端请求地址，服务器端先确认地址没有被使用然后分配给客户端使用，客户端在租约到期前找服务器续约。DHCP优先分配用过的地址和手动绑定的地址，然后从空闲地址分配。简单介绍了DHCP的配置。
