典型无线组网实验配置

上面大概讲了配置的思路与原理，这里开始实际配置下。

一般建议采用旁挂AC，然后划分独立的设备管理网段，通过DHCP进行获取地址，其它的地址、接口、路由正常配置即可。

## 一、基本配置
![拓扑图](/media/202402/2024-02-01_165729_6548720.5740386040445381.png)
AR1:

```ssh
# 配置接口地址和路由
interface GigabitEthernet0/0/0
 ip address 10.0.0.1 255.255.255.252

#
ip route-static 192.168.10.0 255.255.255.0 10.0.0.2
ip route-static 192.168.20.0 255.255.255.0 10.0.0.2
ip route-static 192.168.30.0 255.255.255.0 10.0.0.2

```

核心交换机SW1:

```ssh
# 创建VLAN
vlan batch 10 20 30 100
# 开启DHCP
dhcp enable
#
vlan 10
 description network
vlan 20
 description MGT
vlan 30
 description wifi-user
# 创建DHCP全局地址池，VLAN20配置option43
ip pool vlan10
 gateway-list 192.168.10.254
 network 192.168.10.0 mask 255.255.255.0
 dns-list 114.114.114.114
#
ip pool vlan20
 gateway-list 192.168.20.254
 network 192.168.20.0 mask 255.255.255.0
 option 43 sub-option 1 ip-address 192.168.20.253
#
ip pool vlan30
 gateway-list 192.168.30.254
 network 192.168.30.0 mask 255.255.255.0
 dns-list 114.114.114.114 8.8.8.8

# 调用全局地址池
interface Vlanif10
 description network
 ip address 192.168.10.254 255.255.255.0
 dhcp select global
#
interface Vlanif20
 description MGT
 ip address 192.168.20.254 255.255.255.0
 dhcp select global
#
interface Vlanif30
 description wifi-user
 ip address 192.168.30.254 255.255.255.0
 dhcp select global

# 用于与路由器互联
interface Vlanif100
 ip address 10.0.0.2 255.255.255.252

# 配置对应的接口类型，有线ACCESS VLAN 10，AC和POESW配置trunk
interface GigabitEthernet0/0/1
 port link-type access
 port default vlan 100
#
interface GigabitEthernet0/0/2
 port link-type access
 port default vlan 10
#
interface GigabitEthernet0/0/3
 port link-type access
 port default vlan 10
#
interface GigabitEthernet0/0/4
 description poe
 port link-type trunk
 port trunk allow-pass vlan 2 to 4094
#
interface GigabitEthernet0/0/5
 description to-AC
 port link-type trunk
 port trunk allow-pass vlan 2 to 4094

```

POESW:配置VLAN和接口

```ssh
# 创建VLAN
vlan batch 10 20 30
#
interface Vlanif10
#
interface Vlanif20
#
interface Vlanif30
# 与核心连接接口配置trunk
interface Ethernet0/0/1
 port link-type trunk
 port trunk allow-pass vlan 2 to 4094

# 这里需要通过pvid打上VLAN20标签，设置trunk，用于集中转发模式，如果是隧道转发可以配置为access vlan 20
interface Ethernet0/0/2
 port link-type trunk
 port trunk pvid vlan 20
 port trunk allow-pass vlan 2 to 4094
#
interface Ethernet0/0/3
 port link-type trunk
 port trunk pvid vlan 20
 port trunk allow-pass vlan 2 to 4094

```

AC配置：接口和地址以及路由
```ssh
# 创建VLAN，这里30也需要创建，等下配置业务VLAN需要在模版使用
vlan batch 10 20 30

# 配置AC管理地址
interface Vlanif20
 ip address 192.168.20.253 255.255.255.0
#
interface Vlanif30
# 与核心相连接口为trunk
interface GigabitEthernet0/0/1
 port link-type trunk
 port trunk allow-pass vlan 2 to 4094

# 配置默认路由指向核心交换机
ip route-static 0.0.0.0 0.0.0.0 192.168.20.254
```

![AP获取地址与AC通信](/media/202402/2024-02-01_165754_8770080.2882502691057296.png)

基本配置差不多了，检查AP是否获取到地址，能否和AC通信。下面开始配置无线业务如wifi信号，认证，添加AP等等。

## 二、 业务配置

下面都是在AC上进行配置。

### 2.1 创建自定义AP组，添加AP

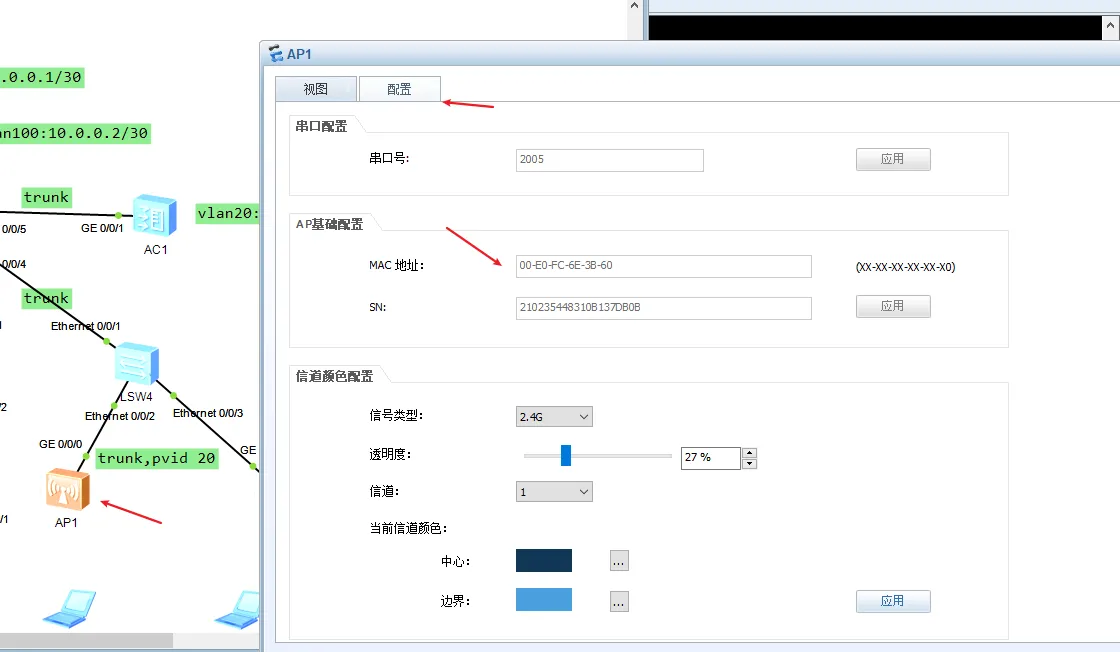

先记录下AP信息，一般新的设备上面会有相关信息。

![AP信息](/media/202402/2024-02-01_165811_4041060.49275064363594345.png)

```ssh
# 首先所有无线配置需要进入wlan视图
[AC6005]wlan
[AC6005-wlan-view]

# 创建一个名称为apgroup的组
[AC6005-wlan-view]ap-group name apgroup

# 退回wlan视图，手动创建AP，开启sn认证
[AC6005-wlan-view]ap auth-mode sn-auth

# 新增AP，通过配置mac和sn，type进行添加,修改ap名称和加入组是进入ap视图修改的
ap-id 0 ap-mac 00e0-fc6e-3b60 ap-sn 210235448310B137DB0B
  ap-name ap01
  ap-group apgroup
ap-id 1 ap-mac 00e0-fc4a-4ca0 ap-sn 210235448310B06EA55E
  ap-name ap02
  ap-group apgroup

# 在全局视图下配置源接口或源地址，配置地址或者接口
[AC6005]capwap source interface Vlanif 20

# 配置自定义域模版，进入域管理模板视图，配置国家码
[AC6005-wlan-view]regulatory-domain-profile name domainmoban
[AC6005-wlan-regulate-domain-domainmoban]country-code CN

# 将域配置模板引入ap组，因为之前ap已经加入组，相当于AP继承了域模版，默认就是CN，其实可以省略
[AC6005-wlan-view]ap-group name apgroup
[AC6005-wlan-ap-group-apgroup]regulatory-domain-profile domainmoban
```

查看AP是否正常上线。

![AP上线](/media/202402/2024-02-01_165828_0516550.3083271614606953.png)

### 2.2 配置AP射频信号
进入AP视图，radio有0-2 ，一般情况下，0代表射频2.4G 射频1 和 2为5G射频,可以使用默认配置。
```ssh
# 进入第一个ap01配置
[AC6005-wlan-view]ap-id 0
[AC6005-wlan-ap-0]dis this
# 分别配置不同的频宽和信道，2.4G非重叠信道为1,6,11，5G都是非重叠信道，但是要考虑相邻AP干扰
  ap-name ap01
  ap-group apgroup
  radio 0
   channel 20mhz 1
  radio 1
   channel 80mhz 36
  radio 2
   channel 80mhz 149

# 配置发射功能，默认是最大
[AC-wlan-radio-0/0] eirp eirp

```

### 2.3 业务模版
配置SSID模板，也就是wifi名字
```ssh
# 创建一个ssid模版，然后设置一个wifi信号名称
[AC6005-wlan-view]ssid-profile name wifi-1
[AC6005-wlan-ssid-prof-wifi-1]ssid wifi-1
```

配置安全模板，是否认证与认证协议
```ssh
[AC6005-wlan-view]security-profile name security-wifi1
[AC6005-wlan-sec-prof-security-wifi1]security wpa2 psk pass-phrase 12345678 aes
```

创建VAP模板，将SSID模板、安全配置模板,配置业务VLAN就是客户端获取地址的VLAN30以及转发模式(集中/隧道)
```ssh
[AC6005-wlan-view]vap-profile name vap-wifi1
[AC6005-wlan-vap-prof-vap-wifi1]service-vlan vlan-id 30
[AC6005-wlan-vap-prof-vap-wifi1]ssid-profile wifi-1
[AC6005-wlan-vap-prof-vap-wifi1]security-profile security-wifi1
[AC6005-wlan-vap-prof-vap-wifi1]forward-mode direct-forward
```

在AP组里面调用VAP模板
```ssh
# 进入ap组，调用vap模板，在所有射频上，也可以不同的射频使用不同的VAP，比如2.4G和5G分别设置
[AC6005-wlan-view]ap-group name apgroup
[AC6005-wlan-ap-group-apgroup]vap-profile vap-wifi1 wlan 1 radio all
```

![终端连接](/media/202402/2024-02-01_165847_3471860.5580180172650872.png)

![无线信号](/media/202402/2024-02-01_165930_2405520.9374320948625844.png)

![集中转发不会经过AC](/media/202402/2024-02-01_165946_3237980.4753354413055798.png)

![内网互访](/media/202402/2024-02-01_170003_7632240.3549460664315105.png)

通过上面的配置可以实现终端正常访问网络。
