OSPF特殊区域-Stub区域

前面我们学习了区域内的LSA，区域间的LSA以及区域外路由引入的LSA，OSPF通过划分不同区域实现减少LSDB的大小。OSPF有骨干区域和非骨干区域之分，所有非骨干区域通过骨干区域进行转发，但是对于一些性能较低的边界路由器LSDB数量和路由表条目仍然无法承受，可以通过一些特性进一步减少LSA数量和路由条目。

## 一、OSPF区域类型
OSPF的区域可分为两种类型：
- 传输区域（Transit Area）：除了承载本区域发起的流量和访问本区域的流量外，还承载了源IP和目的IP都不属于本区域的流量，即“穿越型流量”，如本例中的Area 0。
- 末端区域（Stub Area）：只承载本区域发起的流量和访问本区域的流量，如本例中的Area 1和Area 2。

![区域类型](/media/202404/2024-04-07_115142_4114430.5356636633753156.png)

这个划分与前面的骨干区域和非骨干区域其实也是类似。

## 二、Stub区域
Stub区域是一种特殊的区域类型，它主要用于减少路由表中的条目数量，降低路由器的处理负担，从而优化网络性能。Stub区域通常位于自治系统的边界，并且只有一个ABR（区域边界路由器）连接到骨干区域。在这个区域中，路由器不会接收来自其他OSPF区域的路由更新，而是仅依赖于ABR提供的默认路由。这意味着Stub区域内的路由器不需要维护整个自治系统的路由信息，只需知道如何到达ABR即可。

Stub区域的ABR不向Stub区域内传播它接收到的AS外部路由，Stub区域中路由器的LSDB、路由表规模都会大大减小。为保证Stub区域能够到达AS外部，Stub区域的ABR将生成一条缺省路由（使用3类LSA描述）

配置Stub区域时需要注意下列几点：

- 骨干区域不能被配置为Stub区域。
- Stub区域中的所有路由器都必须将该区域配置为Stub。hello报文option选项置位必须相同才能协商成功，建立邻居。
- Stub区域内不能引入也不接收AS外部路由。
- 虚连接不能穿越Stub区域。

简单来说就是stub区域只保留1 2 3类和一条3类汇总的外部LSA,减少了LSA的数量，但是作为stub区域不能再连接或导入其他的路由。Stub区域减少了4类LSA和  5类LSA的数量，通过默认3类LSA指向外部路由。

![Stub区域](/media/202404/2024-04-07_115206_3146000.08323424627414922.png)

![stub区域路由与LSA](/media/202404/2024-04-07_115226_5198810.4830639017118197.png)

```ssh
# 配置,在对应接口区域配置stub即可
ospf 1 # 进入OSPF进程
area 2 # 进入区域视图
stub   # 配置area 2为stub区域
```

小结：一般是通过配置末端区域为stub区域，stub区域可以过滤掉四类LSA和五类LSA。通过ABR下发3类LSA缺省路由。但是普通stub区域还是保留了3类LSA路由，没有真正意义上减少路由和LSA数量。

## 三、Totally stub区域
stub区域的增强版。Totally Stub区域既不允许AS外部路由在本区域内传播，也不允许区域间路由在本区域内传播。Totally Stub区域内的路由器通过本区域ABR下发的缺省路由（使用3类LSA描述）到达其他区域，以及AS外部。

配置Totally Stub区域时需要注意：与Stub区域配置的区别在于，在ABR上需要追加no-summary关键字。

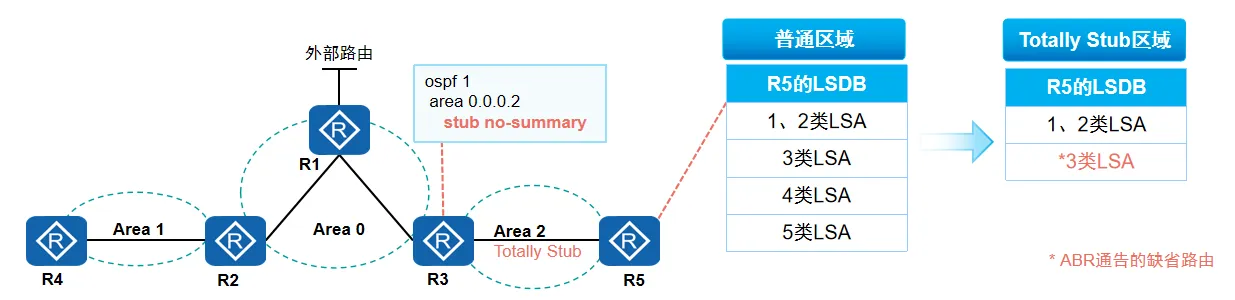

![Totally stub区域](/media/202404/2024-04-07_115246_7077490.01926916150582192.png)

![Totally stub区域LSA与路由](/media/202404/2024-04-07_115305_9215110.8660128711634424.png)

```ssh
# 在ABR上配置stub no-summary
ospf 1
area 1
stub no-summary
```

总结：Stub区域、Totally Stub区域解决了末端区域维护过大LSDB带来的问题，但对于某些特定场景，它们并不是最佳解决方案。Stub区域减少了4类和5类但是增加了3类LSA，Totally stub区域通往区域外和自治系统外部路由都通过默认LSA路由出去。就类似我不管你中间怎么走的，只需要知道去往其它区域和外部都从哪个出口出去就行，不需要明细。
