计算机网络-IPv6地址配置

前面我们学习了IPv6地址的类型、ICMPv6在IPv6中的应用，现在来看下具体到IPv6的地址配置方式与路由配置。

一、IPV6地址配置过程

前面我们知道单播地址包括：全球单播地址、唯一本地地址、链路本地地址等，一般情况下日常使用较多的是链路本地地址LLA和全球单播地址GUA。

一般情况下，主机和路由器的单播IPv6地址以及加入的组播地址如下所示：
IPv6地址及对应的组播组地址和被请求地址

因为配置了单播地址会自动生成被请求节点地址，默认也会加入所有节点的组播地址FF01::1和FF02::1/2等地址。
**
一个接口在发送IPv6报文之前要经历 地址配置、DAD、地址解析 这三个阶段，NDP（Neighbor Discovery Protocol，邻居发现协议）扮演了重要角色。ICMPv6和NDP前面已经学习了，这里我们学习地址配置都有哪些方式。

地址配置

二、IPv6地址配置方式

IPv6地址的配置分为静态配置和动态配置。其中动态地址配置又分为无状态地址自动配置（SLAAC）和有状态自动配置,也就是DHCPv6。

地址配置

区别

2.1 静态地址配置

静态地址配置

一般情况下链路本地地址我觉得应该是自动生成的吧。

# 接口配置
interface GigabitEthernet0/0/1
 ipv6 enable
 ipv6 address 2002::1/64
 ipv6 address auto link-local
 undo ipv6 nd ra halt

# 查看IPv6地址
[AR1]display ipv6 int g0/0/1
GigabitEthernet0/0/1 current state : UP
IPv6 protocol current state : UP
IPv6 is enabled, link-local address is FE80::2E0:FCFF:FE7C:3C06
  Global unicast address(es):
    2002::1, subnet is 2002::/64
  Joined group address(es):
    FF02::1:FF7C:3C06
    FF02::2
    FF02::1
    FF02::1:FF00:1
  MTU is 1500 bytes
  ND DAD is enabled, number of DAD attempts: 1
  ND reachable time is 30000 milliseconds
  ND retransmit interval is 1000 milliseconds
  ND advertised reachable time is 0 milliseconds
  ND advertised retransmit interval is 0 milliseconds
  ND router advertisement max interval 600 seconds, min interval 200 seconds
  ND router advertisements live for 1800 seconds
  ND router advertisements hop-limit 64
  ND default router preference medium
  Hosts use stateless autoconfig for addresses

PC的地址，模拟器的PC不能手动配置链路本地地址，会自动生成一个，然后可以手动配置全球单播地址。

PC地址配置

验证连通性

在PC上链路本地和全球单播地址都能ping通了。

2.2 无状态自动配置(NDP)

就是链路本地地址自动生成，全球单播地址通过一端发送RA报文来使另一端自动生成。

无状态自动配置

# AR2配置
interface GigabitEthernet0/0/0          # 进入接口
 ipv6 enable                            # 使能ipv6功能
 ipv6 address 2001::2/64                # 一端手动配置全球单播地址
 ipv6 address auto link-local           # 自动生成链路本地地址
 undo ipv6 nd ra halt                   # 使能发送RA功能


# AR1配置
interface GigabitEthernet0/0/0          # 进入接口
 ipv6 enable                            # 使能ipv6功能
 ipv6 address auto link-local           # 自动生成链路本地地址
 ipv6 address auto global default       # 自动生成全球单播地址，通过SLAAC无状态自动生成

查看AR1配置：

AR1配置

这里的重点就是需要AR2接口使能RA发送功能。AR2发送的RA包含地址前缀，AR1依据这个自动生成。

RA报文信息

2.3 DHCPv6配置

AR1通过配置DHCP地址池给终端分配地址。

PC通过DHCP获取地址

# 启用DHCP功能
dhcp enable

# 配置地址池
dhcpv6 pool 1
 address prefix 2002::/64     # 分配的地址前缀
 excluded-address 2002::1     # 排除地址
 dns-server 240C::6666        # DNS服务器-IPv6格式
 dns-server 240C::6644

# 接口配置
interface GigabitEthernet0/0/1    # 进入接口
 ipv6 enable                      # 使能IPv6功能
 ipv6 address 2002::1/64          # 配置接口全球单播地址
 ipv6 address auto link-local     # 自动生成链路本地地址
 dhcpv6 server 1                  # 接口调用地址池

PC通过DHCP方式获取地址：

DHCP方式

PC地址

这里有个问题就是这个PC的网关好像是AR1的链路本地地址，前面好像可以手动指定AR1的全球单播地址的。

2.4 DHCPv6-PD方式

简单说就是服务器给客户端下发地址，然后客户端通过RA通告前缀给PC使用，类似于现在电信光猫下发前缀一样，试下。

DHCPv6-PD方式

似乎PC不能通过SLAAC无状态自动获取到IPv6地址呢，我的下联终端接口已经获取到地址了。好吧这个方式没有完成。

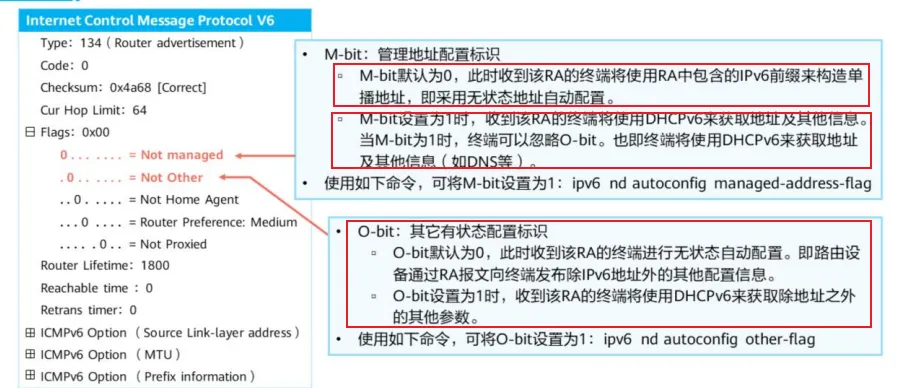

2.5 RA标志位说明

前面说个SLAAC无状态自动配置是通过下发RA报文实现的，但是RA报文可以配置一些标志位实现一些参数的获取。

RA标志位

默认RA通过无状态配置获取。

RA报文

配置：

# 配置发送RA报文，华为设备默认关闭
undo ipv6 nd ra halt

# 配置M置位
ipv6 nd autoconfig managed-address-flag

# 配置O置位获取其它信息
ipv6 nd autoconfig other-flag

三、IPv6地址标准配置

IPv6配置：

# 使能IPv6,必须全局启用IPv6转发，接口配置才会生效
[Huawei] ipv6

# 在接口视图下，在接口上使能该接口的IPv6功能
[Huawei-GigabitEthernet0/0/0] ipv6 enable

# 配置接口的链路本地地址
# 手动配置，后面指明为链路本地地址
[Huawei-GigabitEthernet0/0/0] ipv6 address ipv6-address  link-local

# 自动配置，依据EUI-64，增加FE80::/10,以及MAC地址自动生成
[Huawei-GigabitEthernet0/0/0] ipv6 address auto link-local

# 配置全球单播地址，也可以是手动或者自动
# 手动配置
[Huawei-GigabitEthernet0/0/0] ipv6 address { ipv6-address prefix-length | ipv6-address/prefix-length }

# 自动配置
[Huawei-GigabitEthernet0/0/0] ipv6 address auto { global | dhcp }

# 使能系统发布RA报文功能，默认情况下，华为路由器接口不发送ICMPv6 RA报文
[Huawei-GigabitEthernet0/0/0] undo ipv6 nd ra halt

# 配置IPv6静态路由
[Huawei] ipv6 route-static dest-ipv6-address prefix-length { interface-type interface-number [ nexthop-ipv6-address ] | nexthop-ipv6-address } [ preference preference ]

# 示例 ipv6 route-static :: 0 2001::2

# 查看接口的IPv6信息
[Huawei] display ipv6 interface [ interface-type interface-number | brief ]

# 查看邻居表项信息
[Huawei] display ipv6 neighbors

总结：本次简单学习了IPv6地址配置的过程。IPv6地址的配置分为静态配置和动态配置。其中动态地址配置又分为无状态地址自动配置（SLAAC）和有状态自动配置(DHCPv6)。一般情况下需要配置链路本地地址和全球单播地址，如果配置了全球单播地址会自动生成一个链路本地地址。也就是静态配置；SLAAC无状态自动配置，根据一端地址自动生成；DHCPv6自动获取，后面两种方式涉及到RA报文下发，华为默认关闭需要手动开启。
