IPv6路由配置

## 一、概述

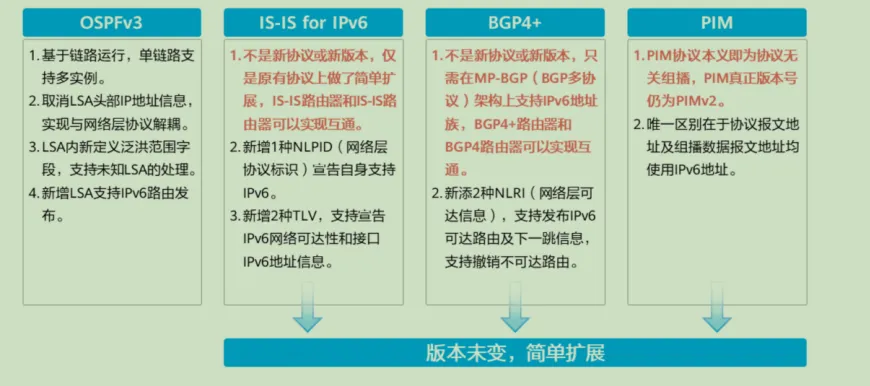

前面我们学习了IPv6的基础概念、IPv6地址的格式与配置方法以及ICMPv6和DHCPv6的应用，但是在实际情况下基于IPv6的还有很多应用，基于IPv6的OSPF、BGP、RIP等等。这里只简单学习下IPv6的静态路由配置即可，能够上网实现网段互通。

![相关应用](/media/202405/2024-05-08_154056_7056530.5030908186907246.png)

## 二、IPv6静态路由

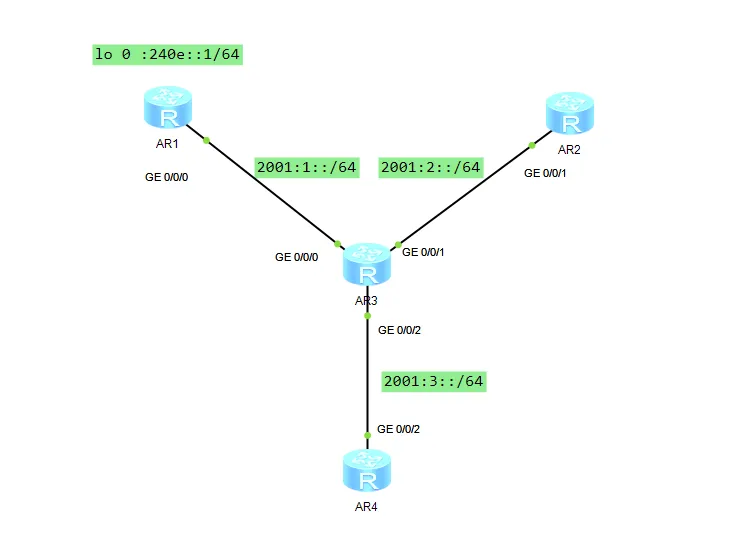

拓扑图：
![拓扑图](/media/202405/2024-05-08_154112_1654950.7098138387454007.png)

IPv6静态路由与IPv4静态路由类似，也需要管理员手工配置，适合于一些结构比较简单的IPv6网络。在创建IPv6静态路由时，可以同时指定出接口和下一跳，或者只指定出接口或只指定下一跳。
- 对于点到点接口：指定出接口。
- 对于广播类型接口：指定下一跳。

```ssh
[Huawei] ipv6 route-static dest-ipv6-address prefix-length { interface-type interface-number [ nexthop-ipv6-address ] | nexthop-ipv6-address | vpn-instance vpn-destination-name nexthop-ipv6-address } [ preference preference][ permanent | inherit-cost ] [ description text ]
```

```ssh
# AR1
ipv6 route-static 2001:1:: 64 2001:1::3  # 静态路由
ipv6 route-static 2001:2:: 64 2001:1::3  # 静态路由
ipv6 route-static 2001:3:: 64 2001:1::3  # 静态路由

# AR4
ipv6 route-static :: 0 2001:3::3         # 配置默认路由
```

IPV6的静态路由与IPv4类似，都需要管理员手动指定、也包括全0的默认路由，使用`:: 0` 表示，使用静态路由一样需要考虑双向的路由配置。

## 三、OSPFv3配置

![OSPFv3拓扑图](/media/202405/2024-05-08_154126_5248000.6738101169078395.png)

这里只简单配置OSPFv3不深入讨论相关报文了。有几点需要注意：
- OSPFv3是用于IPv6使用
- 和OSPFv2类似，保留了router-id、process id等等
- 不再需要network网段通告，在接口进行通告即可
- 必须配置router-id，格式与ospfv2一致

配置：
```ssh
# AR1
# 全局启用ipv6
ipv6
# 配置ospf进程以及router-id
ospfv3 1
 router-id 1.1.1.1

# 接口通告进行ospfv3的进程和区域
interface GigabitEthernet0/0/0
 ipv6 enable
 ipv6 address 2001:1::1/64
 ospfv3 1 area 0.0.0.0

# 接口通告进行ospfv3的进程和区域
interface LoopBack0
 ipv6 enable
 ipv6 address 240E::1/64
 ospfv3 1 area 0.0.0.0

# AR2
# 全局启用IPv6
ipv6
# 配置OSPFv3进程和router-id
ospfv3 1
 router-id 2.2.2.2
# 接口通告
interface GigabitEthernet0/0/1
 ipv6 enable
 ipv6 address 2001:2::2/64
 ospfv3 1 area 0.0.0.0


# AR3
#
ipv6
#
ospfv3 1
 router-id 3.3.3.3
#
interface GigabitEthernet0/0/0
 ipv6 enable
 ipv6 address 2001:1::3/64
 ospfv3 1 area 0.0.0.0
#
interface GigabitEthernet0/0/1
 ipv6 enable
 ipv6 address 2001:2::3/64
 ospfv3 1 area 0.0.0.0
#
interface GigabitEthernet0/0/2
 ipv6 enable
 ipv6 address 2001:3::3/64
 ospfv3 1 area 0.0.0.0

# AR4
ipv6
#
ospfv3 1
 router-id 4.4.4.4
#
interface GigabitEthernet0/0/2
 ipv6 enable
 ipv6 address 2001:3::4/64
 ospfv3 1 area 0.0.0.0

```

查看路由：
```ssh
# 查看OSPFv3邻居
<AR3>dis ospfv3 peer
OSPFv3 Process (1)
OSPFv3 Area (0.0.0.0)
Neighbor ID     Pri  State            Dead Time Interface            Instance ID
1.1.1.1           1  Full/Backup      00:00:33  GE0/0/0                        0
2.2.2.2           1  Full/Backup      00:00:34  GE0/0/1                        0
4.4.4.4           1  Full/Backup      00:00:31  GE0/0/2                        0

# 查看IPv6路由表
[AR4]dis ipv6 routing-table
Routing Table : Public
	Destinations : 7	Routes : 7

Destination  : ::1                             PrefixLength : 128
 NextHop      : ::1                             Preference   : 0
 Cost         : 0                               Protocol     : Direct
 RelayNextHop : ::                              TunnelID     : 0x0
 Interface    : InLoopBack0                     Flags        : D

Destination  : 2001:1::                        PrefixLength : 64
 NextHop      : FE80::2E0:FCFF:FE93:5F2B        Preference   : 10
 Cost         : 2                               Protocol     : OSPFv3
 RelayNextHop : ::                              TunnelID     : 0x0
 Interface    : GigabitEthernet0/0/2            Flags        : D

Destination  : 2001:2::                        PrefixLength : 64
 NextHop      : FE80::2E0:FCFF:FE93:5F2B        Preference   : 10
 Cost         : 2                               Protocol     : OSPFv3
 RelayNextHop : ::                              TunnelID     : 0x0
 Interface    : GigabitEthernet0/0/2            Flags        : D

Destination  : 2001:3::                        PrefixLength : 64
 NextHop      : 2001:3::4                       Preference   : 0
 Cost         : 0                               Protocol     : Direct
 RelayNextHop : ::                              TunnelID     : 0x0
 Interface    : GigabitEthernet0/0/2            Flags        : D

Destination  : 2001:3::4                       PrefixLength : 128
 NextHop      : ::1                             Preference   : 0
 Cost         : 0                               Protocol     : Direct
 RelayNextHop : ::                              TunnelID     : 0x0
 Interface    : GigabitEthernet0/0/2            Flags        : D

Destination  : 240E::1                         PrefixLength : 128
 NextHop      : FE80::2E0:FCFF:FE93:5F2B        Preference   : 10
 Cost         : 2                               Protocol     : OSPFv3
 RelayNextHop : ::                              TunnelID     : 0x0
 Interface    : GigabitEthernet0/0/2            Flags        : D

Destination  : FE80::                          PrefixLength : 10
 NextHop      : ::                              Preference   : 0
 Cost         : 0                               Protocol     : Direct
 RelayNextHop : ::                              TunnelID     : 0x0
 Interface    : NULL0                           Flags        : D

# 测试连通性
[AR4]ping ipv6 240e::1
  PING 240e::1 : 56  data bytes, press CTRL_C to break
    Reply from 240E::1
    bytes=56 Sequence=1 hop limit=63  time = 30 ms
    Reply from 240E::1
    bytes=56 Sequence=2 hop limit=63  time = 40 ms
    Reply from 240E::1
    bytes=56 Sequence=3 hop limit=63  time = 30 ms
    Reply from 240E::1
    bytes=56 Sequence=4 hop limit=63  time = 30 ms
    Reply from 240E::1
    bytes=56 Sequence=5 hop limit=63  time = 40 ms

--- 240e::1 ping statistics ---
    5 packet(s) transmitted
    5 packet(s) received
    0.00% packet loss
    round-trip min/avg/max = 30/34/40 ms
```
总结：这里大概了解下ipv6的路由配置，静态路由配置与IPv4类似，OSPFv3稍有不同。
