路由策略与路由工具

到目前为止我们学习了路由与交换基础，路由协议有静态、RIP、OSPF、IS-IS等，但是根据实际组网需求，往往需要实施一些路由策略对路由信息进行过滤、属性设置等操作，通过对路由的控制，可以影响数据流量转发。

因此我们开始学习一些针对路由进行过滤修改的工具，以便更好地实现组网需求。

## 一、路由控制

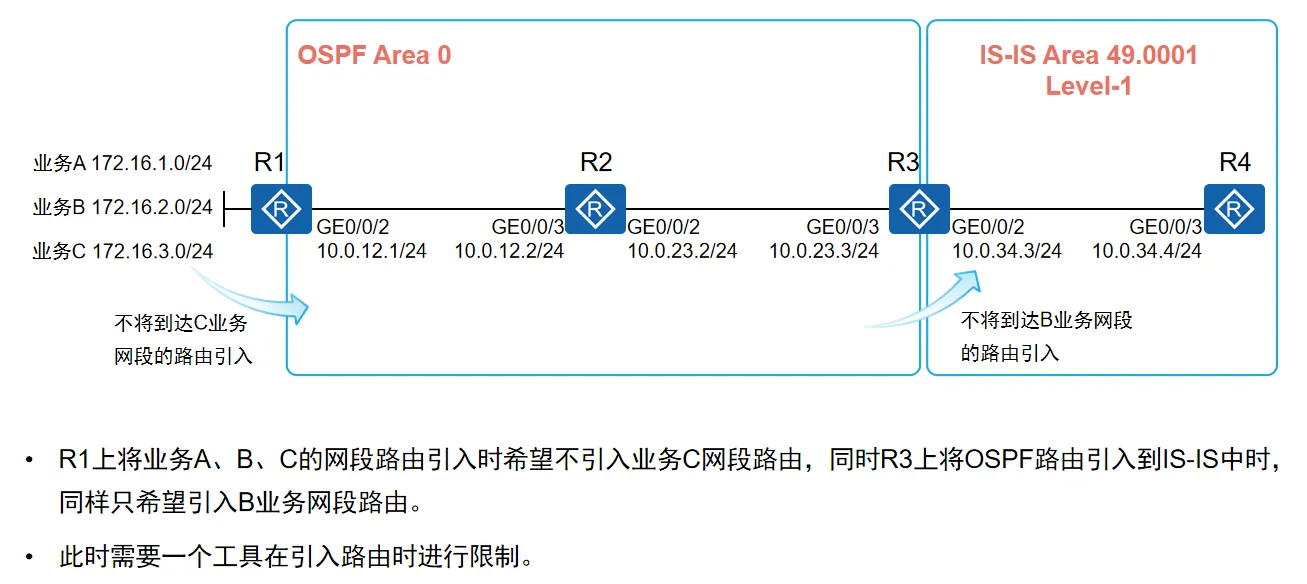

![背景](/media/202405/2024-05-14_121238_9663560.5135209652720725.png)
路由控制可以通过路由策略（Route-Policy）实现，路由策略应用灵活而广泛，有以下几种常见方式：
- 控制路由的发布：通过路由策略对发布的路由进行过滤，只发布满足条件的路由。
- 控制路由的接收：通过路由策略对接收的路由进行过滤，只接收满足条件的路由。
- 控制路由的引入：通过路由策略控制从其他路由协议引入的路由条目，只有满足条件的路由才会被引入。

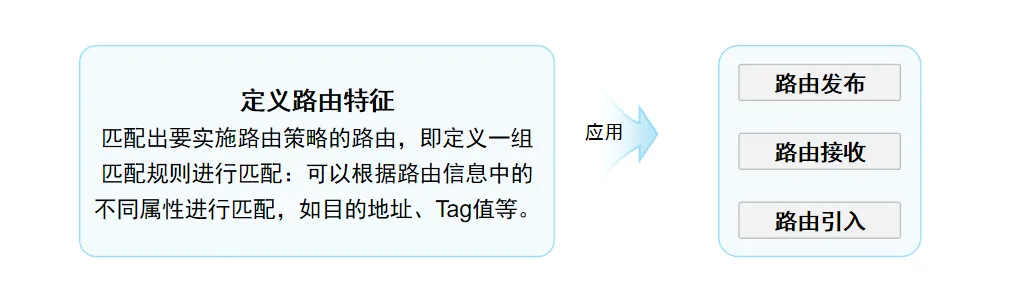

路由策略可以对路由的产生、发布和选择进行控制，进而影响数据包的转发路径。
![路由控制](/media/202405/2024-05-14_121253_6455910.19861358849240074.png)

简单说就是通过**路由匹配工具**匹配到对应的路由或者前缀，然后通过**路由策略工具**过滤、修改路由的属性(tag、下一跳等等)。

## 二、路由匹配工具
路由匹配工具主要用于识别和“抓取”特定的路由信息，可以根据预设的条件匹配路由，从而对路由信息进行过滤或选择。

### 2.1 ACL访问控制列表
ACL我们前面其实已经学习过了，那时候也大致讲了一些作用和使用场景，ACL一般结合其它工具实现具体需求。

访问控制列表（Access Control List，ACL）是一个匹配工具，能够对报文及路由进行匹配和区分。

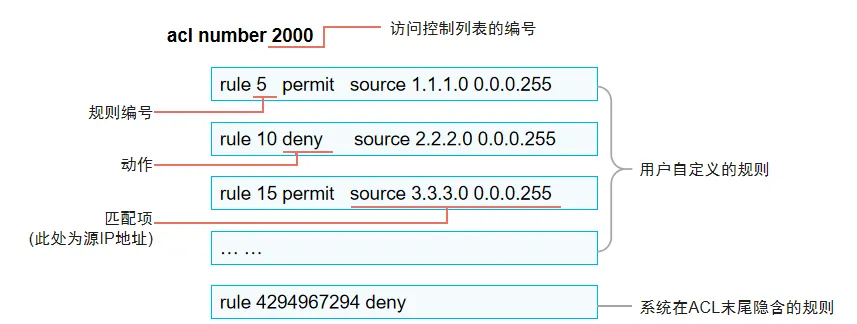

ACL由若干条permit或deny语句组成。每条语句就是该ACL的一条规则，每条语句中的permit或deny就是与这条规则相对应的处理动作。

![ACL访问控制列表](/media/202405/2024-05-14_121309_7426270.5998571348159102.png)

| 组成    |   作用  |
| --- | --- |
|   ACL编号  |   不同的编号范围代表不同的ACL类别  |
|   规则编号  |  默认从小到大，默认步长是5   |
|   动作  |   deny/permit执行允许或拒绝动作  |
|  匹配项   |  根据五元组等信息进行匹配   |

当进行IP地址匹配的时候，后面会跟着32位掩码位，这32位称为通配符。

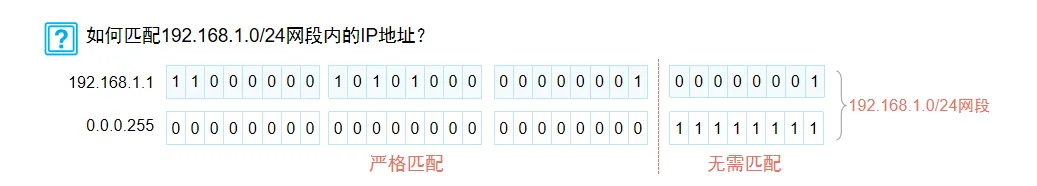

**通配符 (Wildcard)** ，通配符是一个32比特长度的数值，用于指示IP地址中哪些比特位需要严格匹配，哪些比特位无需匹配。通配符通常采用类似网络掩码的点分十进制形式表示，但是含义却与网络掩码完全不同。

通配符，也是点分十进制格式，换算成二进制后，“0”表示“匹配”，“1”表示“不匹配”。通配符中的1或者0可以不连续。

![通配符](/media/202405/2024-05-14_121328_1547430.46247865220100104.png)

两个特殊的通配符：
- 当通配符全为0来匹配IP地址时，表示精确匹配某个IP地址；
- 当通配符全为1来匹配0.0.0.0地址时，表示匹配了所有IP地址。

**基于编号的ACL分类：**
|分类	|编号范围	|规则定义描述|
|---|---|---|
|基本ACL|	2000~2999	|仅使用报文的源IP地址、分片信息和生效时间段信息来定义规则。|
|高级ACL|	3000~3999	|可使用IPv4报文的源IP地址、目的IP地址、IP协议类型、ICMP类型、TCP源/目的端口、UDP源/目的端口号、生效时间段等来定义规则。|
|二层ACL|	4000~4999|	使用报文的以太网帧头信息来定义规则，如根据源MAC地址、目的MAC地址、二层协议类型等。|
|用户自定义ACL|	5000~5999	|使用报文头、偏移位置、字符串掩码和用户自定义字符串来定义规则。|
|用户ACL|	6000~6999	|既可使用IPv4报文的源IP地址或源UCL（User Control List）组，也可使用目的IP地址或目的UCL组、IP协议类型、ICMP类型、TCP源端口/目的端口、UDP源端口/目的端口号等来定义规则。|

最常用的是基本ACL和高级ACL，基本ACL匹配全部流量，高级ACL匹配源目信息。

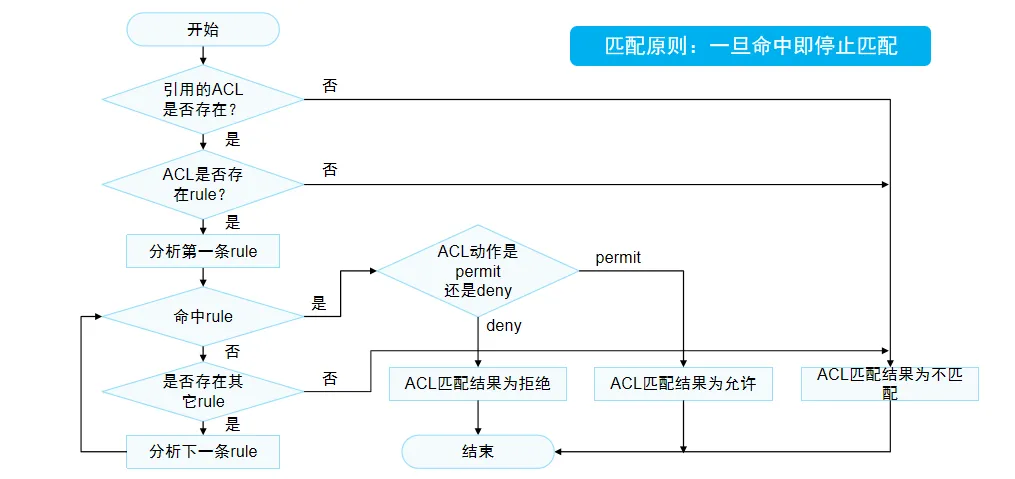

**ACL匹配机制：**

![匹配机制](/media/202405/2024-05-14_121346_2518250.8693607849878966.png)

- 顺序匹配
- 一旦命中立即停止
- 默认最后有一条拒绝所有的匹配规则

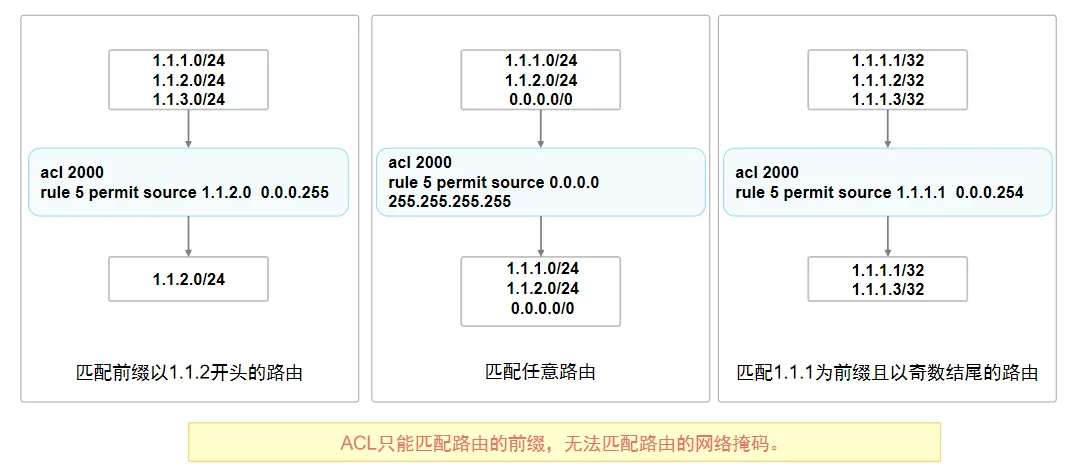

ACL技术总是与其他技术结合在一起使用的，因此，所结合的技术不同，“允许 (permit)”及“拒绝 (deny)”的实际作用也会不同。例如，当ACL技术与路由过滤技术结合使用时，permit就是“匹配该条路由条目”的意思，deny就是“不匹配该条路由条目”的意思。

![匹配示例](/media/202405/2024-05-14_121401_2233160.5506483328697026.png)

### 2.2 IP前缀列表（IP-Prefix List）
ACL只能匹配路由的前缀，无法匹配路由的网络掩码，也就是只能匹配网络地址，而不能对掩码位进行匹配，因此有了另外一个工具。

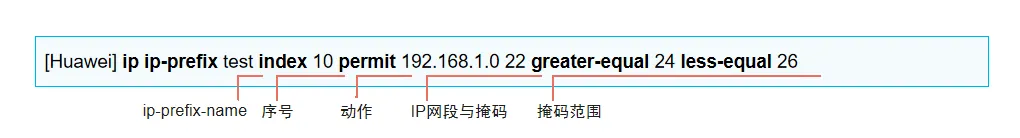

**IP前缀列表（IP-Prefix List）** 是将路由条目的网络地址、掩码长度作为匹配条件的过滤器，可在各路由协议发布和接收路由时使用。不同于ACL，IP-Prefix List能够同时匹配IP地址前缀长度以及掩码长度，增强了匹配的精确度。

![IP前缀列表](/media/202405/2024-05-14_121416_1916690.05982647343119574.png)

**组成部分：**
- ip-prefix-name：地址前缀列表名称
- 序号：本匹配项在地址前缀列表中的序号，匹配时根据序号从小到大进行顺序匹配
- 动作：permit/deny，地址前缀列表的匹配模式为允许/拒绝，表示匹配/不匹配
- IP网段与掩码：匹配路由的网络地址，以及限定网络地址的前多少位需严格匹配
- 掩码范围：匹配路由前缀长度，掩码长度的匹配范围 mask-length<=greater-equal-value<=less-equal-value<=32

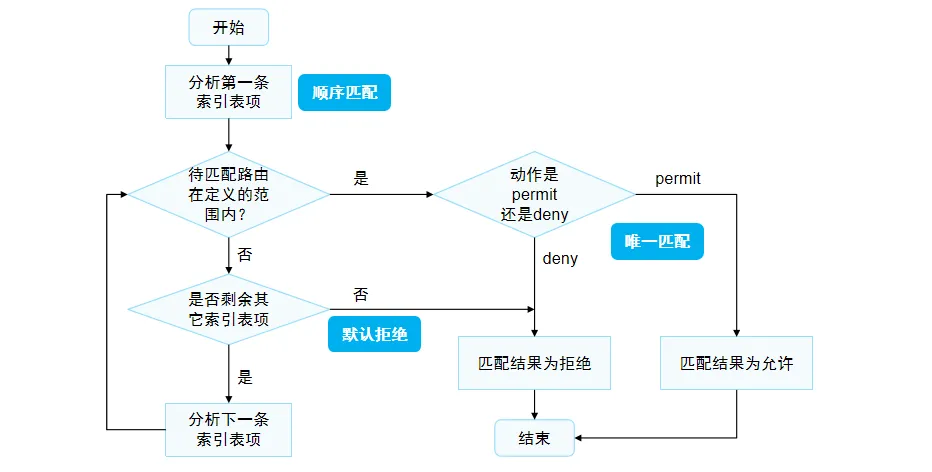

**IP-Prefix的匹配机制：**

![匹配机制](/media/202405/2024-05-14_121431_8620980.26433731636208313.png)

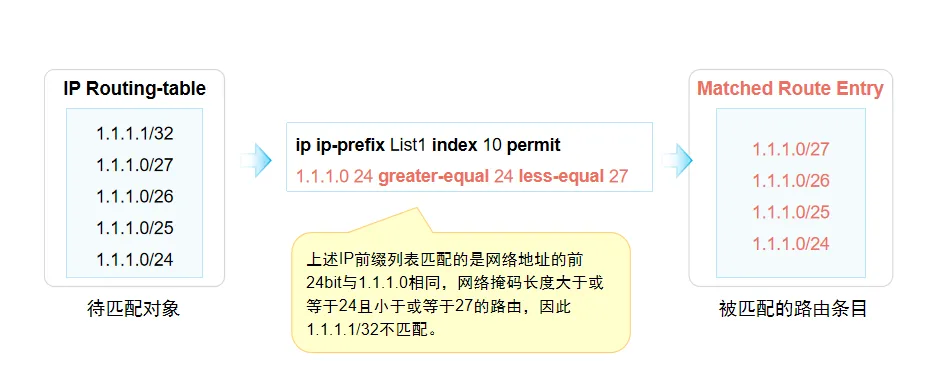

![匹配示例](/media/202405/2024-05-14_121449_5241290.28135648275869385.png)

- 按照节点顺序匹配
- 末尾默认拒绝所有

配置示例：
```ssh
# 多节点匹配，相同前缀列表aa下面有10和20节点，隐含末尾deny所有
ip ip-prefix aa index 10 deny 10.1.1.0 24
ip ip-prefix aa index 20 permit 10.1.1.1 32

# 单节点匹配，前缀列表bb,在10.1.1.0 24 中进行匹配，掩码大于等于26小于32才匹配，隐含末尾拒绝所有
ip ip-prefix bb index 10 permit 10.1.1.0 24 greater-equal 26 less-equal 32

# 配置前缀列表
[Huawei] ip ip-prefix ip-prefix-name [ index index-number ] { permit | deny } ipv4-address mask-length [ match-network ] [ greater-equal greater-equal-value ] [ less-equal less-equal-value ]
# 配置项说明
ip-prefix-name：指定地址前缀列表的名称。
index index-number：指定本匹配项在地址前缀列表中的序号。
permit：指定地址前缀列表的匹配模式为允许。
deny：指定地址前缀列表的匹配模式为拒绝。
ipv4-address mask-length：指定IP地址和指定掩码长度。
greater-equal greater-equal-value：指定掩码长度匹配范围的下限。
less-equal less-equal-value：指定掩码长度匹配范围的上限。
```

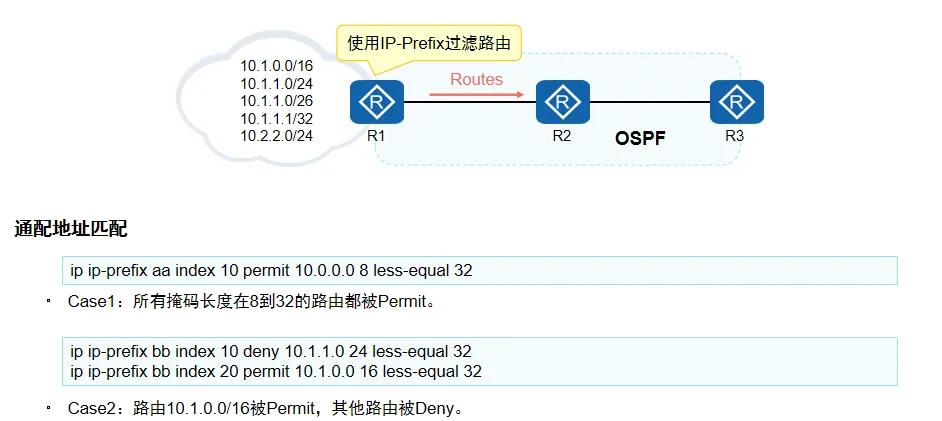

![匹配示例](/media/202405/2024-05-14_121505_0552720.27326867908969266.png)

前缀列表就是在一个网段范围内精确匹配,最低掩码多少位，最大掩码多少位的方式进行匹配。
