组播分发树与组播协议

## 一、组播分发树

前面我们大致了解了下组播的转发原理，通过RPF反向路径检查可以形成无环的组播转发路径，今天继续学习下组播分发树和组播协议。

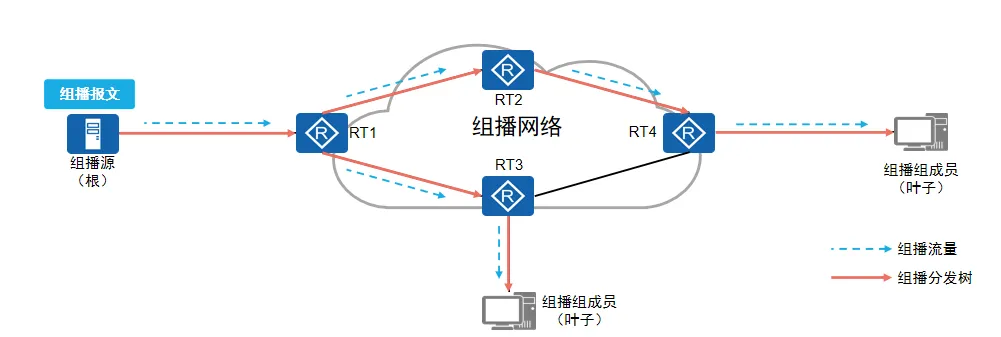

组播数据转发需要保证转发路径无环，无次优路径且无重复包。通过RPF机制与组播路由协议，组播网络可以最终形成无环、无次优且无重复包的组播转发路径，该路径可以被称为组播分发树。

组播分发树以组播源为根，以组成员为叶子形成转发路径，组播数据在转发时都基于组播分发树进行转发。

![组播分发树](/media/202407/2024-07-05_101009_4717350.4113087675093856.png)

**从组播组成员到达组播源的无环转发路径称为组播分发树。**

## 二、组播数据转发流程
RPF检查我们大致了解过了，但是还有一些问题我们还没有搞明白：
- 第一跳路由器怎么生成(S,G)表项？
- 组播流量入接口通过RPF知道了，那出接口是怎么确定的？
- 连接组播组成员的路由器怎么知道成员在哪里？

![组播数据转发流程](/media/202407/2024-07-05_101027_4115240.08641119034021161.png)

其实这些都是需要通过组播协议来确定的，就像我们单播路由需要OSPF、IS-IS、RIP等，组播也有组播的路由协议。

## 三、组播协议

组播网络需要基于多种组播协议才能建立转发路径。

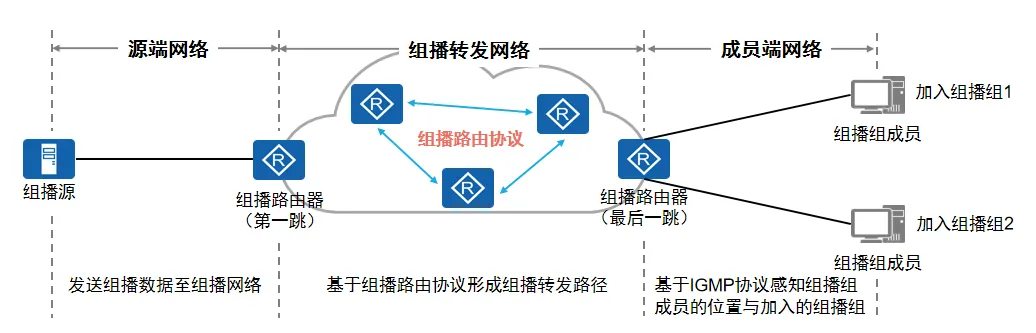

还记得前面我们学习组播网络架构分为几个层次：

![组播网络架构](/media/202407/2024-07-05_101045_4325620.8946630932318047.png)

工作在**成员端网络**的主要是**IGMP（Internet Group Management Protocol，因特网组管理协议）协议**，用于告知组播网络，组成员的位置与所加组播组。

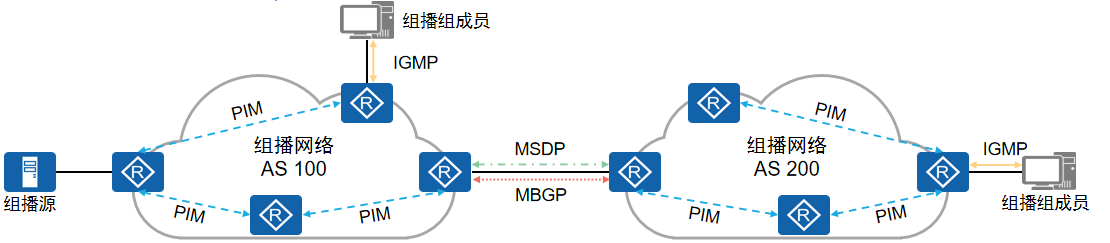

工作在**组播转发网络**的协议主要有**PIM**，**MSDP**，**MBGP**:
- PIM（Protocol Independent Multicast，协议无关组播）协议主要作用是生成AS域内的组播分发树。
- MSDP（Multicast Source Discovery Protocol，组播源发现协议）主要作用是帮助生成AS域间的组播分发树。
- MBGP（Multicast BGP，组播BGP）主要作用是帮助跨域组播流进行RPF校验。

![组播协议](/media/202407/2024-07-05_101304_1617330.1917417782853178.png)

我们在AS内常用的就是IGMP和PIM协议，IGMP用来在连接组播组成员的三层设备上配置，PIM协议在组播转发网络中配置，边界路由器需要同时配置PIM协议和IGMP协议。通过协议动态协商之后可以生成组播路由表项，确定出接口，形成无环的组播分发树。

组播路由协议下次开始详细学习！
