Router LSA详解

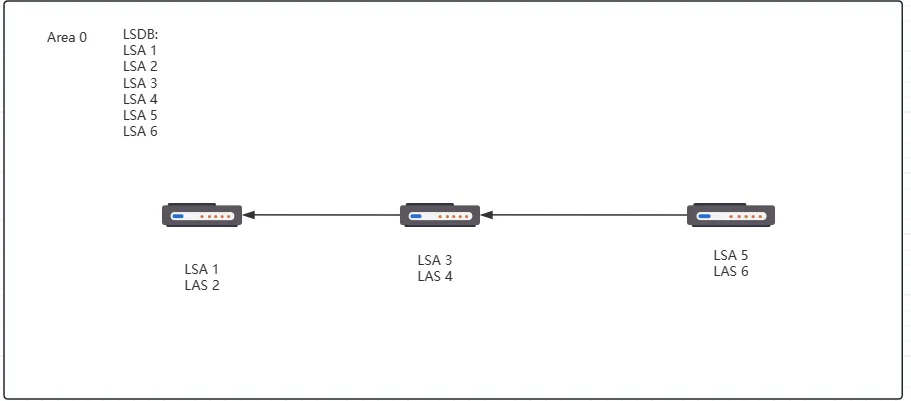

前面我们又复习了一遍OSPF概述,在OSPF建立关系后有几种交互报文,通过LSU类型报文包含LSA信息实现路由信息传递,常见了1、2、3、4、5、7类LSA,分别对应不同功能使用。这里先看下1类LSA-Router LSA。 ## 一、LSA概述 LSA,全称为Link State Advertisement,即链路状态通告,是OSPF(Open Shortest Path First)路由协议中的一个关键组成部分。 LSA记录了OSPF路由器所了解到的网络拓扑信息,包括连接的网络设备、路由器之间的连接信息、链路状态、度量值等。在OSPF协议中,网络被划分成了不同的区域,每个区域内部的路由器会收集各自所连接的网络的信息,并将这些信息记录在LSA中。当一个OSPF路由器收到其他路由器发送的LSA时,会通过比较这些LSA来计算最短路径,从而确定数据包的传输路径。 LSA类似于一条数据记录或者说原材料,然后路由器将这些LSA存放在LSDB数据库里面,正常情况下区域内的LSDB保持一致,然后路由器根据这些LSA通过SPF算法计算到达各个目的网络的路径,这样子保证区域内无环路。  LSA是OSPF进行路由计算的关键依据。OSPF的LSU报文可以携带多种不同类型的LSA。各种类型的LSA拥有相同的报文头部。  相关字段说明: 1. LS Age(链路状态老化时间):此字段表示LSA已经生存的时间,单位是秒。 2. Options(可选项):每一个bit都对应了OSPF所支持的某种特性。 3. LS Type(链路状态类型):指示本LSA的类型。 4. Link State ID(链路状态ID):不同的LSA,对该字段的定义不同。 5. Advertising Router(通告路由器):产生该LSA的路由器的Router ID。 6. LS Sequence Number(链路状态序列号):当LSA每次有新的实例产生时,序列号就会增加。LS Checksum(校验和):用于保证数据的完整性和准确性。判断新旧,越大越新。 7. Length:是一个包含LSA头部在内的LSA的总长度值。 **链路状态类型、链路状态ID、通告路由器三元组唯一地标识了一个LSA。** **链路状态老化时间 、链路状态序列号 、校验和用于判断LSA的新旧。** ## 二、Router LSA(1类LSA)详解 ### 2.1 报文结构 Router LSA(1类LSA):每台OSPF路由器都会产生。它描述了该路由器直连接口的信息。Router LSA只能在所属的区域内泛洪。  - Router LSA使用Link来承载路由器直连接口的信息。 - 每条Link均包含“链路类型”、“链路ID”、“链路数据”以及“度量值”这几个关键信息。 - 路由器可能会采用一个或者多个Link来描述某个接口。  | **Link** **Type** | **Link ID** | **Link Data** | | ------------------------------------------------------------ | ---------------------------------------- | ------------------------------------ | | Point-to-Point(P2P):描述一个从本路由器到邻居路由器之间的点到点链路,属于**拓扑信息** | 邻居路由器的Router ID | 宣告该Router LSA的路由器接口的IP地址 | | TransNet:描述一个从本路由器到一个Transit网段(例如MA或者NBMA网段)的连接,属于**拓扑信息** | DR的接口IP地址 | 宣告该Router LSA的路由器接口的IP地址 | | StubNet:描述一个从本路由器到一个Stub网段(例如Loopback接口)的连接,属于网段信息 | 宣告该Router LSA的路由器接口的网络IP地址 | 该Stub网络的网络掩码 | 报文抓包:   ### 2.2 LSA描述的链路类型 关系说明:OSPF LSU报文-->LSA(1、2、3、5、7)-->一条LSA可以多条链路的描述-->描述的类型有(P2P、TransNet、StubNet) **Router LSA描述P2P网络:**  如图所示:这是一条Router LSA,LS id 为10.0.1.1,发布者是10.0.1.1;里面包含两条link描述,第一条的Link Type类型为P2P,因此这里的Link ID是对端的路由器ID,data就是自身的接口IP;第二个link类似为stubnet,描述一个从本路由器到一个Stub网段(例如Loopback接口)的连接,属于网段信息,因此这里link id 是接口的网段,data是掩码,说明这个接口的所属网段为10.0.13.0/24。 **Router LSA描述TransNet:**  描述一个从本路由器到一个Transit网段(例如MA或者NBMA网段)的连接,属于拓扑信息。这里link id 表示DR地址,data表示DR发送接口的IP地址。 正常情况下OSPF描述网络需要拓扑信息和网段信息,能够知道对端是什么地址?DR是谁?连接网段和掩码是多少? ### 2.3 LSA的产生形成 OSPF是有自己产生LSA进行通告和学习其它邻居发布的LSA组成LSDB,然后进行计算最优路径的。 以下图为例:  ```ssh # 检查OSPF状态 [AR1]dis ospf peer brief OSPF Process 1 with Router ID 10.0.0.1 Peer Statistic Information ---------------------------------------------------------------------------- Area Id Interface Neighbor id State 0.0.0.0 GigabitEthernet0/0/0 10.0.0.2 Full ---------------------------------------------------------------------------- [AR1]dis ospf peer OSPF Process 1 with Router ID 10.0.0.1 Neighbors Area 0.0.0.0 interface 10.0.0.1(GigabitEthernet0/0/0)'s neighbors Router ID: 10.0.0.2 Address: 10.0.0.2 State: Full Mode:Nbr is Master Priority: 1 DR: 10.0.0.1 BDR: 10.0.0.2 MTU: 0 Dead timer due in 40 sec Retrans timer interval: 5 Neighbor is up for 05:15:57 Authentication Sequence: [ 0 ] # AR2 [AR2]DIS OSPF PEER brief OSPF Process 1 with Router ID 10.0.0.2 Peer Statistic Information ---------------------------------------------------------------------------- Area Id Interface Neighbor id State 0.0.0.0 GigabitEthernet0/0/0 10.0.0.1 Full ---------------------------------------------------------------------------- [AR2]DIS OSPF PEER OSPF Process 1 with Router ID 10.0.0.2 Neighbors Area 0.0.0.0 interface 10.0.0.2(GigabitEthernet0/0/0)'s neighbors Router ID: 10.0.0.1 Address: 10.0.0.1 State: Full Mode:Nbr is Slave Priority: 1 DR: 10.0.0.1 BDR: 10.0.0.2 MTU: 0 Dead timer due in 35 sec Retrans timer interval: 5 Neighbor is up for 05:17:18 Authentication Sequence: [ 0 ] # 从上面知道邻居已经建立,DR是10.0.0.1,BDR是10.0.0.2 ``` AR1的LSA信息: ```ssh # 查看LSDB数据库 [AR1]dis ospf lsdb OSPF Process 1 with Router ID 10.0.0.1 Link State Database Area: 0.0.0.0 Type LinkState ID AdvRouter Age Len Sequence Metric Router 10.0.0.2 10.0.0.2 1281 48 8000000E 1 Router 10.0.0.1 10.0.0.1 1278 48 80000010 1 Network 10.0.0.1 10.0.0.1 1278 32 8000000C 0 # 先看一类LSA,能够发现有两条一类LSA,然后通告者分别是10.0.0.1和10.0.0.2。 ```  AR2的LSA信息: ```ssh [AR2]dis ospf lsdb router OSPF Process 1 with Router ID 10.0.0.2 Area: 0.0.0.0 Link State Database Type : Router Ls id : 10.0.0.2 Adv rtr : 10.0.0.2 Ls age : 1698 Len : 48 Options : E seq# : 8000000e chksum : 0x2920 Link count: 2 * Link ID: 10.0.0.1 Data : 10.0.0.2 Link Type: TransNet Metric : 1 * Link ID: 172.16.0.1 Data : 255.255.255.255 Link Type: StubNet Metric : 0 Priority : Medium Type : Router Ls id : 10.0.0.1 Adv rtr : 10.0.0.1 Ls age : 1697 Len : 48 Options : E seq# : 80000010 chksum : 0xa5f6 Link count: 2 * Link ID: 10.0.0.1 Data : 10.0.0.1 Link Type: TransNet Metric : 1 * Link ID: 192.168.1.1 Data : 255.255.255.255 Link Type: StubNet Metric : 0 Priority : Medium ``` 从上面信息我们能够知道有AR1和AR2两个路由器,AR1是DR,连接了一个192.168.1.0网段,AR2与AR1相连,角色是BDR,连接了一个172.16.0.0网段,简单说就是transnet和p2p描述了网络拓扑,然后stubnet描述连接的网段信息构成整个完整网络。当然这里我们只学习了Router LSA,只能在区域内Area0内通告泛洪。 总结:OSPF邻接关系完成后通过LSU请求报文和学习路由信息,每个路由器会通告自己的拓扑信息和网段信息保存在区域内的LSDB,一般区域内的LSDB数据库是一致的,然后路由器根据这个LSDB进行路由计算保证区域内无环路,Router LSA头部相同,可以携带多条link链路信息,只能在区域内进行泛洪通告。
Chuck
2024年3月18日 15:37
