BGP路由优选原则一Preferred-Value

昨天我们了解了IGP和BGP的选路原则，今天来一条条进行验证。

## 一、拓扑说明

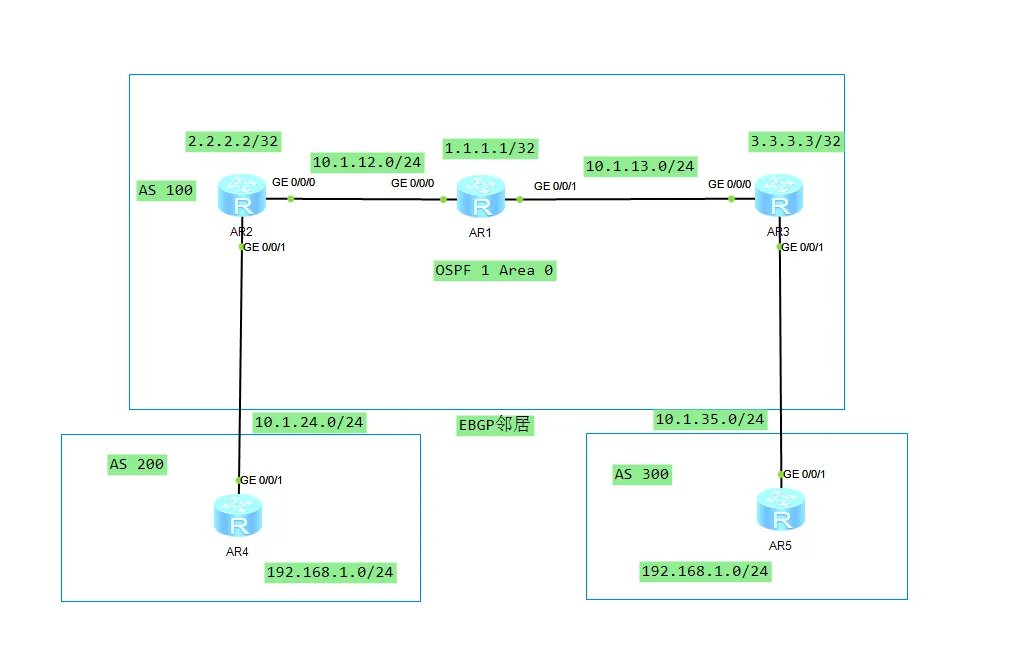

这里使用标准拓扑进行实验。

![拓扑](/media/202406/2024-06-04_115917_5957110.38237440319942906.png)

- AS内部、设备互联地址如图所示，所有设备均创建Loopback0接口，所有设备使用环回口地址作为Router ID。AS100内运行OSPF，在内部互联接口（不包含连接外部AS的接口）、Loopback接口上激活OSPF。
- AS内部基于Loopback0接口建立IBGP对等体关系，AS之间基于直连接口建立EBGP对等体关系。
- R4、R5上存在相同的网段：192.168.1.0/24，通过network命令将该网段的直连路由注入到BGP，用于验证BGP路由优选规则。

简单说就是内部IGP使用OSPF让lookback口网段学习路由，然后AS100内建立IBGP全互联，AS间使用直连建立EBGP，AS200和AS300都有192.168.1.0/24网段，在AR1上通过BGP路由选路原则验证会从AR2走还是AR3走，这里先不纠结为什么两个AS都有这个网段先。如果学习过前面的文章配置基本环境应该没有大问题了。

## 二、丢弃下一跳不可达的路由
这边地址不太一样代入进去就行了。

![丢弃下一跳不可达的路由](/media/202406/2024-06-04_115936_2496980.424188966320581.png)

R4、R5将192.168.1.0/24通告给R2和R3，然后路由属性中的Next_Hop属性值为发出接口的IP地址。

R2、R3通告给R1时不会修改下一跳地址，所以在AR1上看到下一跳还是10.1.24.4和10.1.35.5。但是R2、R3的G0/0/1接口是没有跑OSPF等路由协议的，AR1是没有到达的路由，因此出现AR1上的192.168.1.0/24下一跳不可达，不会优选路由。

因此我们需要在R2和R3上与AR1建立邻居时指定从本身出去。在R2、R3上通过next-hop-local命令修改Next_Hop属性值为本地更新源地址。其实就是上次我在实验配置中说的。

查看现象：
```ssh
# 这两个路由都没有被有效和优选，R2和R3分别通告了路由。
[AR1]dis bgp routing-table

BGP Local router ID is 1.1.1.1
 Status codes: * - valid, > - best, d - damped,
               h - history,  i - internal, s - suppressed, S - Stale
               Origin : i - IGP, e - EGP, ? - incomplete

Total Number of Routes: 2
      Network            NextHop        MED        LocPrf    PrefVal Path/Ogn

i  192.168.1.0        10.1.24.4       0          100        0      200i
   i                     10.1.35.5       0          100        0      300i
```

在R2、R3上配置与AR1建立邻居修改本地更新源地址。
```ssh
# R2、R3上都配置
peer 1.1.1.1 next-hop-local
```

再检查AR1的BGP路由。
```ssh
# 可以看到NextHop为R2、R3的lookback口，而且路由有效了，优选R2出去
[AR1]display bgp routing-table

BGP Local router ID is 1.1.1.1
 Status codes: * - valid, > - best, d - damped,
               h - history,  i - internal, s - suppressed, S - Stale
               Origin : i - IGP, e - EGP, ? - incomplete

Total Number of Routes: 2
      Network            NextHop        MED        LocPrf    PrefVal Path/Ogn

*>i  192.168.1.0        2.2.2.2         0          100        0      200i
 * i                     3.3.3.3         0          100        0      300i
```

就是在BGP路由选路中需要确保路由的下一跳可达，不管是通过BGP或者IGP，否则不参与选路。

## 三、优选Preferred-Value属性值最大的路由
**Preferred-value**首选值是华为设备的私有BGP属性，仅本地AS有效,不随路由信息传播,越大越优先。

1、可以直接在BGP视图针对对等体使用，从指定对等体学习到的路由都设置指定的Preferred-value首选值。
```ssh
# 因为Preferred-Value是本地有效所以要在需要实现选路的路由器也就是AR1上设置
bgp 100
 peer 2.2.2.2 as-number 100
 peer 2.2.2.2 connect-interface LoopBack0
 peer 3.3.3.3 as-number 100
 peer 3.3.3.3 connect-interface LoopBack0
 #
 ipv4-family unicast
  undo synchronization
  peer 2.2.2.2 enable
  peer 3.3.3.3 enable
  peer 3.3.3.3 preferred-value 100          # 值越大越优先，默认为0

# 查看BGP路由，这里看到PrefVal列已经为100了，从AR3出去。
[AR1]dis bgp routing-table

BGP Local router ID is 1.1.1.1
 Status codes: * - valid, > - best, d - damped,
               h - history,  i - internal, s - suppressed, S - Stale
               Origin : i - IGP, e - EGP, ? - incomplete

Total Number of Routes: 2
      Network            NextHop        MED        LocPrf    PrefVal Path/Ogn

*>i  192.168.1.0        3.3.3.3         0          100        100    300i
 * i                     2.2.2.2         0          100        0      200i
```

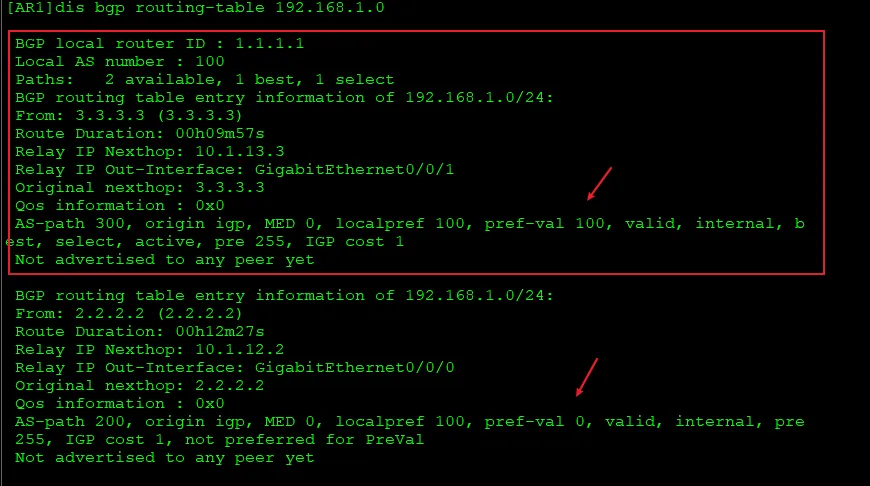

或者看具体路由信息也可以看到。

![Preferred-Value](/media/202406/2024-06-04_115959_3164280.05944465077882288.png)

2、也可以通过路由策略来匹配指定的路由设置Preferred-value。
```ssh
# 配置前缀列表匹配192.168.1.0/24，配置路由策略AR3匹配到前缀列表，apply 增加一个200的首选值
route-policy AR3 permit node 10
 if-match ip-prefix AR3
 apply preferred-value 200
#
route-policy AR3 permit node 20
#
ip ip-prefix AR3 index 1 permit 192.168.1.0 24

# BGP配置
bgp 100
 peer 2.2.2.2 as-number 100
 peer 2.2.2.2 connect-interface LoopBack0
 peer 3.3.3.3 as-number 100
 peer 3.3.3.3 connect-interface LoopBack0
 #
 ipv4-family unicast
  undo synchronization
  peer 2.2.2.2 enable
  peer 3.3.3.3 enable
  peer 3.3.3.3 route-policy AR3 import    # 在从AR3接收192.168.1.0/24路由时修改首选值
```

查看效果：
```ssh
# 这里可以看到PrefVal为200，优选AR3路径出去。
[AR1]dis bgp routing-table

BGP Local router ID is 1.1.1.1
 Status codes: * - valid, > - best, d - damped,
               h - history,  i - internal, s - suppressed, S - Stale
               Origin : i - IGP, e - EGP, ? - incomplete

Total Number of Routes: 2
      Network            NextHop        MED        LocPrf    PrefVal Path/Ogn

*>i  192.168.1.0        3.3.3.3         0          100        200    300i
 * i                     2.2.2.2         0          100        0      200i
```

这是BGP选路规则的第一条，通过`Preferred-Value`进行路由优选。

总结：BGP选路规则的前提是路由的下一跳可达，否则可能导致路由黑洞等情况。通过修改本地的`Preferred-Value`进行路径优选，是华为的一个私有属性，值越大越优，可以在BGP视图或者路由策略进行修改，可以参考之前的文章。
