BFD检测机制

随着网络应用的广泛部署，网络发生故障极大可能导致业务异常。为了减小链路、设备故障对业务的影响，提高网络的可靠性，网络设备需要尽快检测到与相邻设备间的通信故障，以便及时采取措施，保证业务正常进行。

在无法通过硬件信号检测故障的系统中，应用通常采用上层协议本身的Hello报文机制检测网络故障。常用路由协议的Hello报文机制检测时间较长，检测时间超过1秒钟。当应用在网络中传输的数据超过GB/s时，秒级的检测时间将会导致应用传输的数据大量丢失。

![故障检测机制](/media/202408/2024-08-16_115514_4389480.5959001901778382.png)

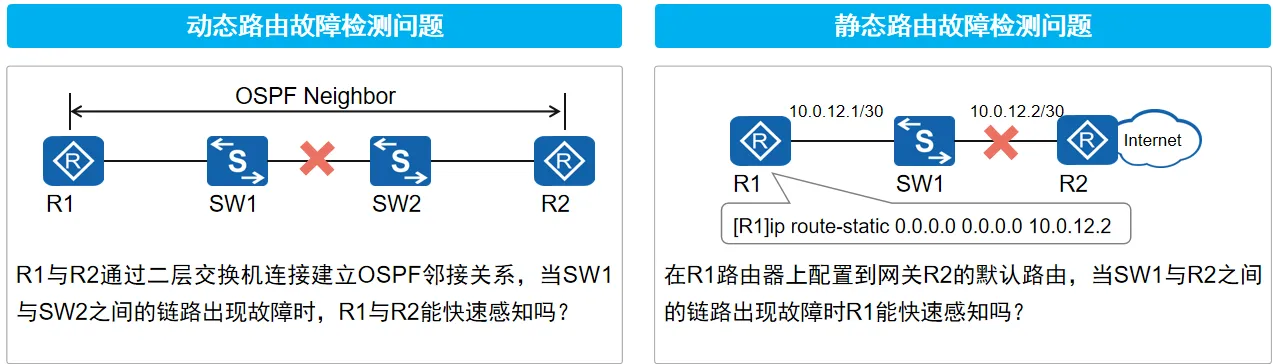

就是在非直连的邻居无法感知到邻居状态，或者需要等待动态路由协议超时机制才会断开连接，而如果在大型网络中可能是致命的缺陷，静态路由也无法感知网关是否可用以及执行相应的线路切换，因此出现了相关的检测机制。

##  一、BFD概念

### 1.1 BFD基本概念
**BFD（Bidirectional Forwarding Detection，双向转发检测）**，提供了一个通用的、标准化的、介质无关和协议无关的快速故障检测机制，用于快速检测、监控网络中链路或者IP路由的转发连通状态，拥有以下两大优点：
- 对相邻转发引擎之间的通道提供轻负荷、快速故障检测。
- 用单一的机制对任何介质、任何协议层进行实时检测。

BFD是一个简单的"Hello"协议。两个系统之间建立BFD会话通道，并周期性发送BFD检测报文，如果某个系统在规定的时间内没有收到对端的检测报文，则认为该通道的某个部分发生了故障。

![BFD检测](/media/202408/2024-08-16_115530_9250720.8118228280653756.png)

### 1.2 BFD报文结构
BFD检测是通过维护在两个系统之间建立的BFD会话来实现的，系统通过发送BFD报文建立会话。BFD控制报文根据场景不同封装不同，报文结构由**强制部分**和**可选的认证字段**组成。

![BFD报文](/media/202408/2024-08-16_115549_0434910.5940995655140819.png)

![报文示例](/media/202408/2024-08-16_115605_7088900.44282582873050547.png)

相关字段说明：
- **Sta**：BFD本地状态。
- Detect Mult：检测超时倍数，用于检测方计算检测超时时间。
- **My Discriminator**：BFD会话连接本地标识符（Local Discriminator） 。发送系统产生的一个唯一的、非0鉴别值，用来区分一个系统的多个BFD会话。
- **Your Discriminator**：BFD会话连接远端标识符（Remote Discriminator） 。从远端系统接收到的鉴别值，这个域直接返回接收到的“My Discriminator”，如果不知道这个值就返回0。
- Desired Min TX Interval：本地支持的最小BFD报文发送间隔。
- Required Min RX Interval：本地支持的最小BFD报文接收间隔。
- Required Min Echo RX Interval：本地支持的最小Echo报文接收间隔，单位为微秒（如果本地不支持Echo功能，则设置0）。
- Ver：BFD协议版本号，目前为1。
- Diag：诊断字，标明本地BFD系统最近一次会话状态发生变化的原因。
- **P**：参数发生改变时，发送方在BFD报文中置该标志，接收方必须立即响应该报文。
- **F**：响应P标志置位的回应报文中必须将F标志置位。
- C：转发/控制分离标志，一旦置位，控制平面的变化不影响BFD检测。
- A：认证标识，置1代表会话需要进行验证。
- D：查询请求，置位代表发送方期望采用查询模式对链路进行监测。
- M：为BFD将来支持点对多点扩展而设的预留位。
- Length：报文长度，单位为字节。

### 1.3 BFD会话建立
BFD会话的建立有两种方式，即**静态建立BFD会话**和**动态建立BFD会话**。

BFD通过控制报文中的本地标识符和远端标识符区分不同的会话。静态和动态创建BFD会话的主要区别在于Local Discriminator和Remote Discriminator的配置方式不同。

![BFD建立方式](/media/202408/2024-08-16_115624_9725430.5238311415207897.png)

静态建立BFD会话是指通过命令行手工配置BFD会话参数，包括配置本地标识符和远端标识符等，然后手工下发BFD会话建立请求。

动态建立BFD会话的本地标识符由触发创建BFD会话的系统动态分配，远端标识符从收到对端BFD消息的Local Discriminator的值学习而来。

### 1.4 BFD会话状态
BFD会话有四种状态：**Down**、**Init**、**Up**和**AdminDown**。

会话状态变化通过BFD报文的State字段传递，系统根据自己本地的会话状态和接收到的对端BFD报文驱动状态改变，如左下图所示。BFD状态机的建立和拆除都采用**三次握手机制**，如右下图所示，以确保两端系统都能知道状态的变化。

![BFD会话状态](/media/202408/2024-08-16_115644_0076860.49453864208670095.png)

每个系统通过报文中的sta域发送本端状态，接收报文中的sta域了解对端状态，综合起来决定状态机的跳转。
- Down状态说明会话down。一个会话会维持在down状态直到收到对端的报文并且该报文的sta字段标志着对端状态不是up。如果收到的是down包，状态机将从down状态跳转到init状态，如果收到的是init包，状态机将从down状态跳转到up状态，如果收到的是up包，状态机维持down状态。
- Init状态说明与远端正在通信，并且本地会话期望进入up状态，但是远端还没回应。一个init状态的会话会维持init状态直到收到对端的init包或者up包，就会跳转到up状态，否则等到检测时间超时以后，便会跳转到down状态，意味着与远端的通信丢失。
- Up状态说明BFD会话成功建立，并且正在确认链路的联通性，会话会一直保持在up状态直到链路故障或者管理down操作。如果收到远端的down包或者检测时间超时会话就会从up状态跳转到down状态。

![状态变化](/media/202408/2024-08-16_115701_2407830.45280660353202307.png)

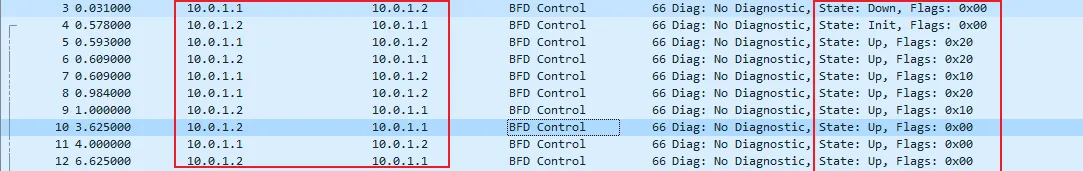

大致就是A先发送Down报文，然后B回复init，然后A发送up，然后A发送一个P置位的flag报文，B回复F置位flag报文，B也发送确认报文，确保双方状态都变为up状态，然后保持在up状态，直到收到down报文，BFD会话状态还可以管理员手动关闭。

### 1.5 BFD检测模式
BFD的检测机制：两个系统建立BFD会话，并沿它们之间的路径周期性发送BFD控制报文，如果一方在既定的时间内没有收到BFD控制报文，则认为路径上发生了故障。BFD的检测模式有**异步模式**和**查询模式**两种。

异步模式：系统之间相互周期性地发送BFD控制包，如果某个系统在检测时间内没有收到对端发来的BFD控制报文，就宣布会话为Down。

![异步模式](/media/202408/2024-08-16_115718_1877470.1288510905245872.png)

查询模式：在需要验证连接性的情况下，系统连续发送多个BFD控制包，如果在检测时间内没有收到返回的报文就宣布会话为Down。

![查询模式](/media/202408/2024-08-16_115736_2421840.3302390722389592.png)

异步模式和查询模式的本质区别：检测的位置不同，异步模式下本端按一定的发送周期发送BFD控制报文，检测位置为远端，远端检测本端是否周期性发送BFD控制报文；查询模式下本端检测自身发送的BFD控制报文是否得到了回应。

**异步模式就是一直问一直回复，查询模式就是有需要再问，等待回复，如果没有回复则会话down。**

### 1.6 BFD检测时间
BFD会话检测时长由**TX**（本地最小发送间隔），**RX**（本地最小接收间隔），**DM**（检测倍数）三个参数决定。BFD报文的实际发送时间间隔，实际接受时间间隔由BFD会话协商决定。**简单说就是按照双方最大的检测间隔来进行。**

本地BFD报文实际发送时间间隔＝MAX { 本地配置的发送时间间隔，对端配置的接收时间间隔 }

本地BFD报文实际接收时间间隔＝MAX { 对端配置的发送时间间隔，本地配置的接收时间间隔 }

本地BFD报文实际检测时间：

- 异步模式：本地BFD报文实际检测时间＝本地BFD报文实际接收时间间隔×对端配置的BFD检测倍数
- 查询模式：本地BFD报文实际检测时间 = 本地BFD报文实际接收时间间隔×本端配置的BFD检测倍数

![BFD检测时间](/media/202408/2024-08-16_115752_2611110.30240486572529546.png)

BFD缺省时间参数
- BFD报文发送间隔默认1000毫秒，接受间隔默认1000毫秒，本地检测倍数3次。
- BFD会话等待恢复时间0秒，会话延迟Up时间0秒。

也就是说默认情况下在异步模式下每隔1秒发送一个bfd报文，每隔1秒接收一个报文，如果超过3秒没有接收到报文则状态变更。

检测超时倍数，用于检测方计算检测超时时间。
- 查询模式：采用本地检测倍数。
- 异步模式：采用对端检测倍数。

![配置](/media/202408/2024-08-16_115817_7910220.31991057620468943.png)

可以通过修改TX、RX和DM来修改BFD检测间隔与失效检测时间。

### 1.7 BFD Echo功能
BFD Echo功能也称为BFD回声功能，是由本地发送BFD Echo报文，远端系统将报文环回的一种检测机制。

在两台直接相连的设备中，其中一台设备支持BFD功能（R1）；另一台设备不支持BFD功能（R2），只支持基本的网络层转发。为了能够快速的检测这两台设备之间的故障，可以在支持BFD功能的设备上创建单臂回声功能的BFD会话。支持BFD功能的设备主动发起回声请求功能，不支持BFD功能的设备接收到该报文后直接将其环回，从而实现转发链路的连通性检测功能。

![BFD Echo功能](/media/202408/2024-08-16_115831_6174960.6087914254340093.png)

简单说就是在不支持BFD的设备或者不方便配置BFD的场景中可以使用。

### 1.8 联动功能简介
联动功能由检测模块、Track和应用模块三部分组成。
1. 监测模块负责对链路状态、网络性能等进行监测，并将探测结果通知给Track模块 。
2. Track模块收到监测模块的探测结果后，及时改变Track项的状态，并通知应用模块。
3. 应用模块根据Track项的状态，进行相应的处理，从而实现联动。

简单理解就是将BFD状态与静态路由、动态路由或者其它应用功能进行关联，BFD状态down则进行路由切换或者关闭端口，BFD状态up则恢复，而且BFD检测支持毫秒级检测，比原有的路由协议超时机制更加灵活。

![BFD与静态路由联动](/media/202408/2024-08-16_115850_3047980.7999743211660592.png)

![BFD与OSPF联动1](/media/202408/2024-08-16_115910_2791930.8135277824234955.png)

![BFD与OSPF联动2](/media/202408/2024-08-16_115926_6178160.9529262903504482.png)

总结：BFD是一直简单的状态检测机制，通过互相发送BFD报文以及回复进行链路间状态确认。BFD状态有：Down、Init、Up、AdminDown，BFD可以设置本地发送与接收报文间隔以及检测超时倍数，通过调整3个参数控制报文发送间隔。BFD还支持单臂回声功能，与不支持BFD功能的设备间进行检测。通过BFD状态检测功能与路由协议等进行联动可以实现毫秒级切换。
