MSTP基础实验一(单域多实例)

前面我们已经大致了解了MSTP的基本概念和工作原理，但是我自己也觉得MSTP的理论很复杂不结合实验是很难搞懂的，今天来做一个配套的小实验以及一些配置命令。

## 一、网络拓扑
![单域多实例拓扑](/media/202411/2024-11-15_121154_8915490.22002741020874395.png)

基本需求：SW1为VLAN10的网关，SW2为VLAN20的网关，通过配置MSTP的单域多实例实现PC1走SW3-SW1，PC2走SW4-SW2，实现不同VLAN流量的负载分担,当出现故障可以实现链路切换。

## 二、配置
### 2.1 二层互联
在SW1创建VLAN10的网关地址，SW2创建VLAN20的网关地址，各个交换机之间配置Trunk放通VLAN 10 和VLAN 20，连接PC的端口配置为边缘端口。

配置：
```ssh
# SW1
sysname SW1
#
vlan batch 10 20
# 配置SW1分别为实例1、2的主根桥和备份根桥也就是MSTI域根
stp instance 1 root primary
stp instance 2 root secondary
# MSTP域配置，域名称自定义mstp,最后激活域配置，域配置需要域内统一
stp region-configuration
 region-name mstp
 instance 1 vlan 10
 instance 2 vlan 20
 active region-configuration
#
interface Vlanif10
 ip address 192.168.10.254 255.255.255.0
#
interface Vlanif20

# 二层互联，实现路径切换
interface GigabitEthernet0/0/1
 port link-type trunk
 port trunk allow-pass vlan 10 20
#
interface GigabitEthernet0/0/2
 port link-type trunk
 port trunk allow-pass vlan 10 20

# SW2
vlan batch 10 20
# 配置SW2作为实例1、2的主根桥和备份根桥
stp instance 1 root secondary
stp instance 2 root primary
# 域映射配置
stp region-configuration
 region-name mstp
 instance 1 vlan 10
 instance 2 vlan 20
 active region-configuration
#
drop-profile default
#
interface Vlanif10
#
interface Vlanif20
 ip address 192.168.20.254 255.255.255.0
#
interface GigabitEthernet0/0/1
 port link-type trunk
 port trunk allow-pass vlan 10 20
#
interface GigabitEthernet0/0/2
 port link-type trunk
 port trunk allow-pass vlan 10 20

# SW3，缺省优先级
vlan batch 10 20
# MSTP域配置
stp region-configuration
 region-name mstp
 instance 1 vlan 10
 instance 2 vlan 20
 active region-configuration
# 互联接口二层互通配置
interface GigabitEthernet0/0/1
 port link-type trunk
 port trunk allow-pass vlan 10 20
#
interface GigabitEthernet0/0/2
 port link-type trunk
 port trunk allow-pass vlan 10 20
# 连接PC的接口配置为边缘端口
interface GigabitEthernet0/0/3
 port link-type access
 port default vlan 10
 stp edged-port enable
#
interface GigabitEthernet0/0/4
 port link-type access
 port default vlan 20
 stp edged-port enable

# SW4
vlan batch 10 20
# MSTP域配置
stp region-configuration
 region-name mstp
 instance 1 vlan 10
 instance 2 vlan 20
 active region-configuration
# 二层互联
interface GigabitEthernet0/0/1
 port link-type trunk
 port trunk allow-pass vlan 10 20
#
interface GigabitEthernet0/0/2
 port link-type trunk
 port trunk allow-pass vlan 10 20
# 配置边缘端口
interface GigabitEthernet0/0/3
 port link-type access
 port default vlan 20
 stp edged-port enable
```

### 2.2 检查配置
实例1：

![实例1的端口角色](/media/202411/2024-11-15_121221_9794210.2439085617580915.png)

正常情况下直接从SW3--SW1,当出现故障会切换到SW3-SW4-SW2-SW1。

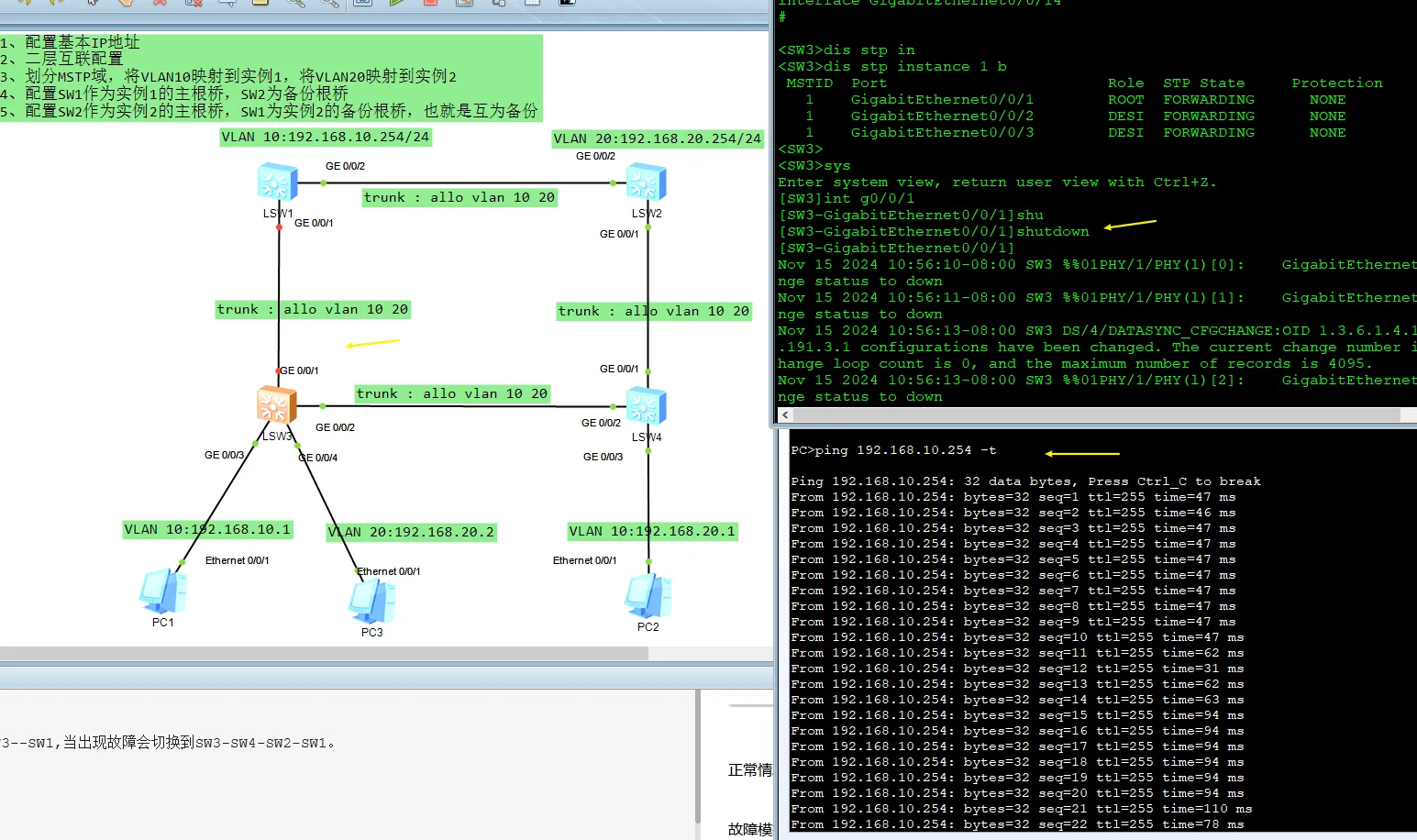

故障模拟：

![现象查看](/media/202411/2024-11-15_121250_0658080.22360372604042056.png)

实例2：

![实例2的端口角色](/media/202411/2024-11-15_121320_9930310.20611464567157223.png)

![多实例查看](/media/202411/2024-11-15_121354_2978850.16016528421708753.png)

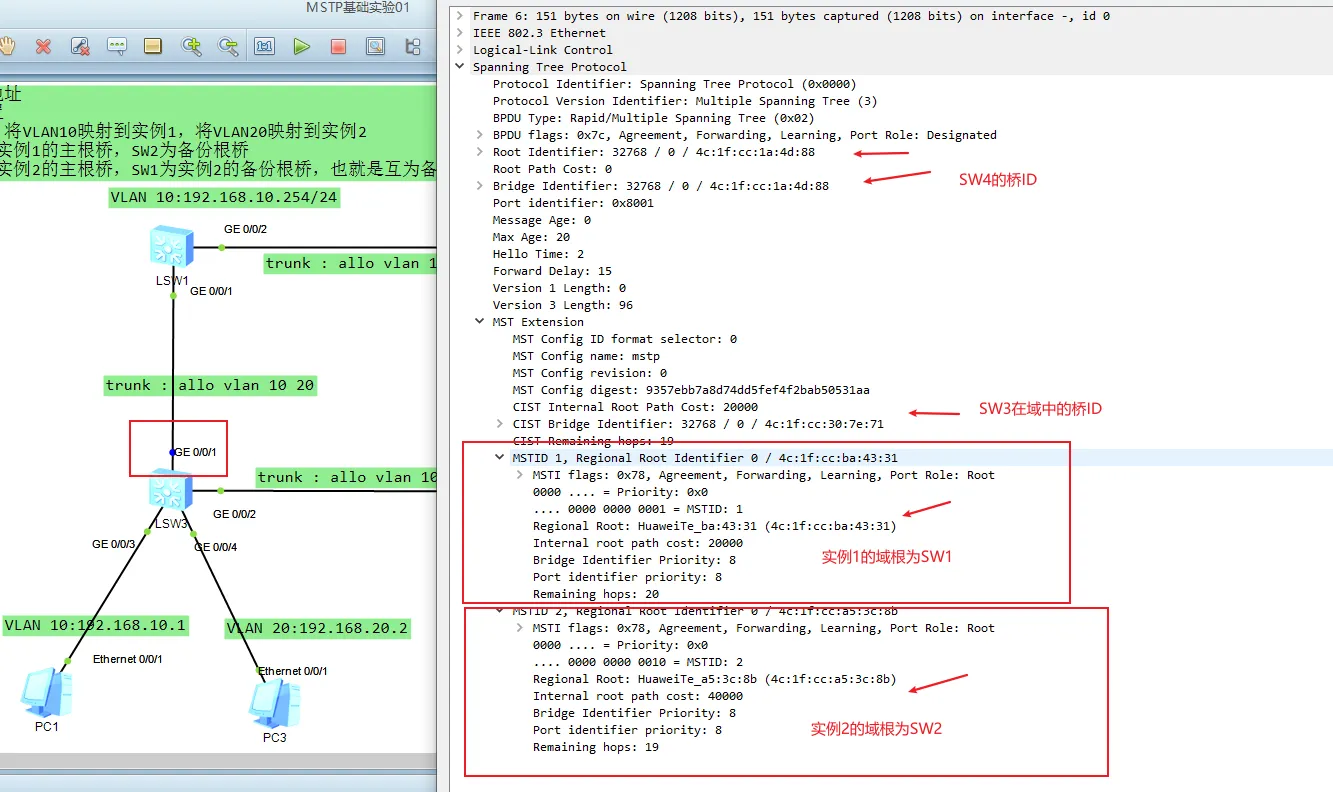

抓包查看可以看到MSTI的实例信息：

![报文信息](/media/202411/2024-11-15_121416_7585690.9298090242375922.png)

总结：在实验拓扑中SW4因为MAC地址最小，优先级最高作为**MSTP域的总根**，**缺省存在实例0**。实例间的**端口角色独立**，如实例1和实例2的端口角色间不会影响流量转发，相当于**在接口上进行了实例隔离**。SW1作为实例1的MSTI域根，为实例2的备份域根，SW2作为实例2的主域根，实例1的备份根桥可以实现流量路径备份功能。

## 三、基础命令配置
```ssh
# 配置生成树工作模式{stp/rstp/mstp}，华为设备缺省为mstp
[Huawei] stp mode mstp

# 启用MSTP,为了保证生成树计算过程快速而且稳定，必须在启用STP/RSTP/MSTP之前，完成对交换设备及其端口必要的基本配置。
[Huawei] stp enable

# 进入MST域视图
[Huawei] stp region-configuration
[Huawei-mst-region]

# 配置MST域的域名,缺省情况下，MST域名等于交换设备的桥MAC地址。
[Huawei-mst-region] region-name name

# 配置多生成树实例与VLAN的映射关系,将指定VLAN映射到指定的生成树实例上。缺省情况下，所有VLAN均映射到CIST，即实例0上。
[Huawei-mst-region] instance instance-id vlan { vlan-id1 [ to vlan-id2 ] }

# （可选）配置MST域的MSTP修订级别,缺省情况下，交换设备MST域的修订级别是0。
[Huawei-mst-region] revision-level level

# 激活MST域的配置,使域名、VLAN映射表和MSTP修订级别生效。
[Huawei-mst-region] active region-configuration

# 配置根桥和备份根桥,配置当前交换设备为指定生成树的根桥或备份根桥。缺省情况下根据桥ID选举，具有不确定性。
[Huawei] stp [ instance instance-id ] root { primary | secondary }

# 配置交换设备在指定生成树实例中的优先级，缺省情况下，交换设备在指定生成树中的优先级是32768。
[Huawei] stp [ instance instance-id ] priority priority

# 配置端口在指定生成树实例中的路径开销，缺省情况下，路径开销值的计算方法为IEEE 802.1T标准。
[Huawei] stp pathcost-standard { dot1d-1998 | dot1t | legacy }

# 配置端口在指定生成树实例中的优先级，缺省情况下，交换设备端口的优先级取值是128。
[Huawei-GigabitEthernet0/0/1] stp [ instance instance-id ] port priority priority
```

通过MSTI域与实例的划分可以实现基于实例创建多颗生成树，实现二层流量的备份。
